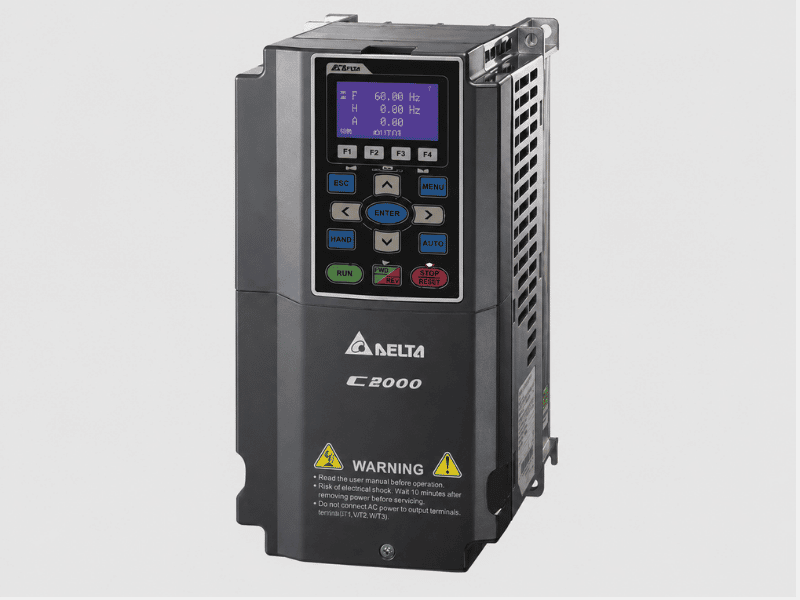

Cài Đặt Biến Tần Delta C2000: Các Thông Số Quan Trọng Cần Biết

Cài đặt biến tần Delta C2000 sẽ đơn giản hơn nếu người dùng nắm đúng các thông số cốt lõi trước khi chạy thử. Với các ứng dụng như bơm, quạt, băng tải, máy cuốn hoặc tủ điều khiển dùng PLC, quan trọng nhất là chọn đúng nguồn lệnh chạy, nguồn đặt tần số, kiểu dừng và thời gian tăng giảm tốc. Bài viết này tập trung vào cách cài đặt biến tần Delta C2000 theo các trường hợp thực tế, dễ tra cứu và phù hợp cho kỹ thuật viên khi làm việc tại công trình.

I. Tổng quan về cài đặt biến tần Delta C2000

Cài đặt biến tần Delta C2000 không nên bắt đầu bằng việc cấp nguồn rồi nhấn RUN ngay. Trước khi chạy thử, người dùng cần xác định rõ biến tần sẽ nhận lệnh chạy từ đâu và nhận giá trị tốc độ từ đâu. Đây là hai nhóm thông số dễ nhầm nhất khi cài đặt tại tủ điện.

Với cài đặt biến tần Delta C2000 cơ bản, cần tập trung vào các thông số sau:

Nhóm cài đặt	Thông số	Vai trò
Nguồn đặt tần số	Pr.00-20	Chọn nơi đặt tốc độ
Nguồn lệnh chạy	Pr.00-21	Chọn nơi nhận RUN/STOP
Kiểu dừng	Pr.00-22	Dừng theo ramp hoặc thả trôi
Thời gian tăng tốc	Pr.01-12	Cài thời gian tăng tốc
Thời gian giảm tốc	Pr.01-13	Cài thời gian giảm tốc
Thông số motor	Pr.01-01, Pr.01-02, Pr.05-01 đến Pr.05-04	Nhập theo nameplate motor

Khi cài đặt biến tần Delta C2000, không nên chỉnh quá nhiều thông số nâng cao nếu chỉ cần chạy cơ bản. Trước tiên hãy làm đúng các nhóm trên, sau đó mới tinh chỉnh thêm theo tải thực tế.

II. Nguồn lệnh chạy Pr.00-21

1. Nguồn lệnh chạy là gì?

Nguồn lệnh chạy là nơi biến tần nhận lệnh RUN và STOP. Nói đơn giản, muốn biến tần chạy bằng nút nào, công tắc nào hoặc thiết bị nào thì phải cài đúng Pr.00-21.

Nếu cài đặt biến tần Delta C2000 sai Pr.00-21, người vận hành có thể bấm RUN trên keypad nhưng motor không chạy, hoặc bấm nút ngoài nhưng biến tần không nhận lệnh.

2. Bảng cài đặt Pr.00-21

Giá trị Pr.00-21	Ý nghĩa	Khi nào dùng
0	Chạy bằng keypad	Test motor, chạy thử tại tủ
1	Chạy bằng terminal ngoài	Dùng nút nhấn, công tắc, relay
2	Chạy qua RS-485	Điều khiển bằng truyền thông RS-485
3	Chạy qua CANopen	Hệ thống dùng CANopen
5	Chạy qua card truyền thông khác CANopen	Dùng card mở rộng truyền thông

Với người mới, cài đặt biến tần Delta C2000 nên bắt đầu bằng Pr.00-21 = 0 để chạy thử bằng keypad. Sau khi motor chạy ổn định, nếu cần điều khiển bằng nút nhấn ngoài thì chuyển sang Pr.00-21 = 1.

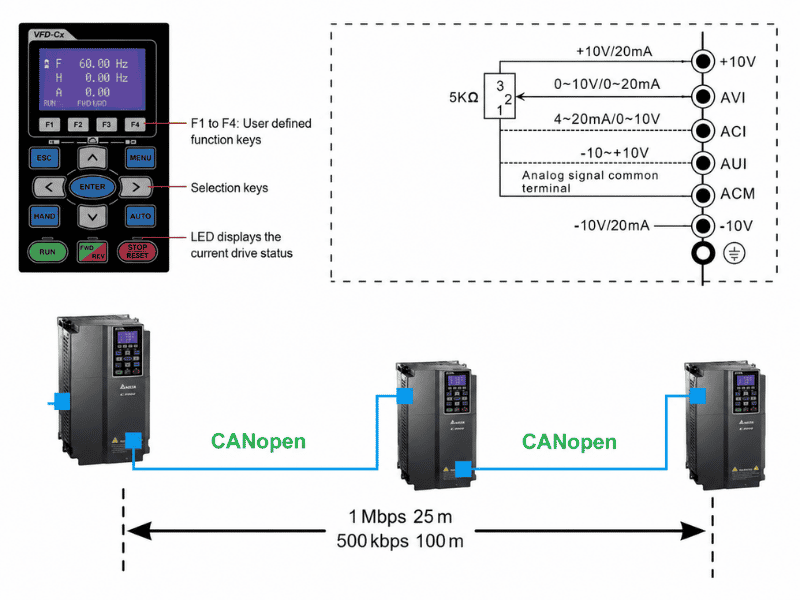

III. Nguồn đặt tần số Pr.00-20

1. Nguồn đặt tần số là gì?

Nguồn đặt tần số là nơi biến tần nhận giá trị tốc độ. Ví dụ, người dùng muốn chỉnh tốc độ bằng keypad, biến trở, tín hiệu analog từ PLC hay truyền thông thì phải cài đúng Pr.00-20.

Trong quá trình cài đặt biến tần Delta C2000, nếu biến tần đã RUN nhưng không lên Hz, hoặc xoay biến trở mà tốc độ không đổi, cần kiểm tra Pr.00-20 đầu tiên.

2. Bảng cài đặt Pr.00-20

Giá trị Pr.00-20	Ý nghĩa	Khi nào dùng
0	Đặt tần số bằng keypad	Chạy thử, test motor
1	Đặt tần số qua RS-485	PLC/HMI điều khiển qua truyền thông
2	Đặt tần số bằng tín hiệu analog	Dùng biến trở hoặc tín hiệu analog
3	Đặt tần số bằng terminal UP/DOWN	Tăng giảm tốc độ bằng nút nhấn
4	Đặt tần số bằng xung không hướng	Điều khiển bằng xung
5	Đặt tần số bằng xung có hướng	Điều khiển tốc độ bằng xung có chiều
6	Đặt tần số qua CANopen	Hệ thống CANopen
8	Đặt tần số qua card truyền thông khác CANopen	Dùng card mở rộng

Khi cài đặt biến tần Delta C2000 bằng keypad, chọn Pr.00-20 = 0. Khi dùng biến trở hoặc tín hiệu analog, chọn Pr.00-20 = 2.

IV. Kiểu dừng và tăng giảm tốc

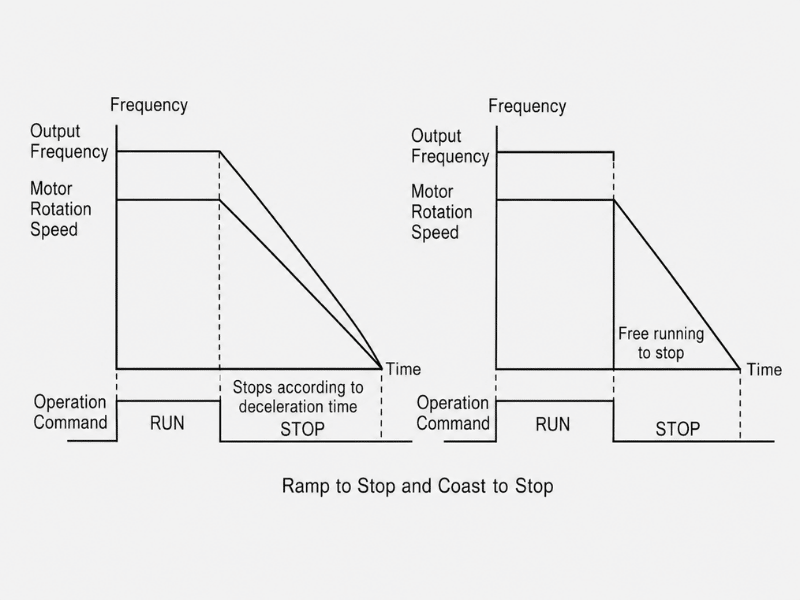

1. Kiểu dừng Pr.00-22

Pr.00-22 quyết định cách biến tần dừng motor. Đây là thông số nên kiểm tra trước khi chạy thử, đặc biệt với băng tải, bơm, quạt hoặc tải có quán tính lớn.

Giá trị Pr.00-22	Ý nghĩa	Ứng dụng
0	Ramp to stop	Dừng mềm theo thời gian giảm tốc
1	Coast to stop	Ngắt đầu ra, motor trôi tự do

Khi cài đặt biến tần Delta C2000 cho băng tải, bơm hoặc máy cần dừng có kiểm soát, thường chọn Pr.00-22 = 0. Với quạt lớn hoặc tải cho phép trôi tự do, có thể cân nhắc Pr.00-22 = 1.

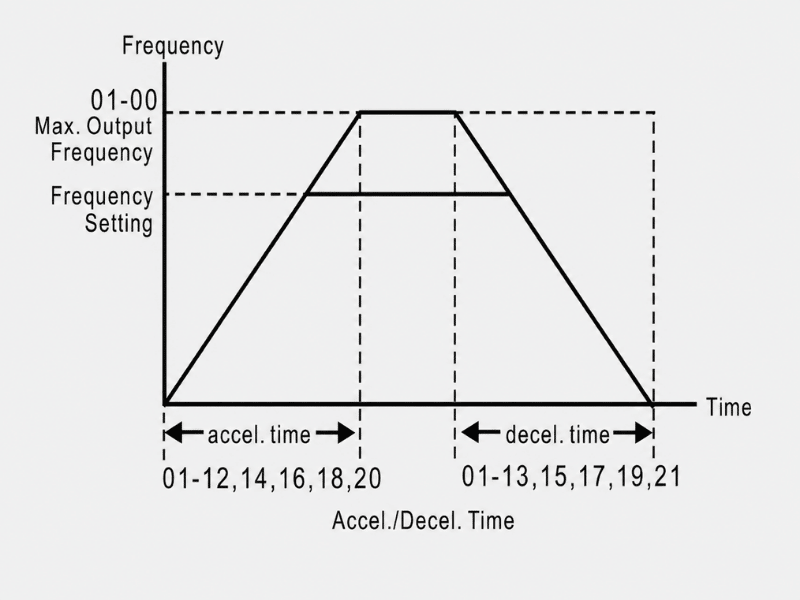

2. Thời gian tăng tốc và giảm tốc

Thông số	Ý nghĩa	Giá trị gợi ý ban đầu
Pr.01-12	Thời gian tăng tốc 1	5–10 giây với tải nhẹ
Pr.01-13	Thời gian giảm tốc 1	10–20 giây với tải thường

Nếu thời gian tăng tốc quá ngắn, biến tần có thể báo quá dòng khi khởi động. Nếu thời gian giảm tốc quá ngắn, biến tần có thể báo quá áp khi dừng. Khi cài đặt biến tần Delta C2000 cho tải quán tính lớn, nên tăng thời gian giảm tốc hoặc kiểm tra thêm phương án hãm phù hợp.

V. Cài đặt biến tần Delta C2000 theo trường hợp cụ thể

1. Trường hợp 1: Chạy thử bằng keypad

Đây là cách phù hợp khi mới kiểm tra biến tần, test motor rời hoặc chạy thử trước khi đấu vào hệ thống điều khiển ngoài.

Bảng cài đặt biến tần Delta C2000 chạy bằng keypad:

Thông số	Giá trị cài	Ghi chú
Pr.00-21	0	RUN/STOP bằng keypad
Pr.00-20	0	Đặt tần số bằng keypad
Pr.00-22	0	Dừng theo ramp
Pr.01-12	10s	Tăng tốc mềm
Pr.01-13	10–20s	Giảm tốc an toàn
Pr.01-01	Theo tần số motor	Thường 50Hz
Pr.01-02	Theo điện áp motor	Ví dụ 380V
Pr.05-01 đến Pr.05-04	Theo nameplate motor	Dòng, công suất, tốc độ, số cực

Quy trình chạy thử:

• Cài tần số thấp khoảng 5–10Hz.
• Nhấn RUN trên keypad.
• Kiểm tra chiều quay motor.
• Quan sát dòng điện, tiếng motor và độ rung.
• Nếu ổn định, tăng dần lên 30Hz rồi 50Hz.
• Nếu motor rung, gằn hoặc dòng cao, dừng lại kiểm tra thông số motor và tải cơ khí.

Khi cài đặt biến tần Delta C2000 bằng keypad, không nên chạy ngay 50Hz từ đầu, nhất là khi chưa chắc chiều quay motor.

2. Trường hợp 2: Chạy bằng nút nhấn ngoài, chỉnh tốc độ bằng biến trở

Đây là cấu hình phổ biến trong tủ băng tải, quạt hút, bơm nhỏ hoặc máy cần người vận hành chỉnh tốc độ trực tiếp.

Bảng cài đặt biến tần Delta C2000 chạy bằng terminal ngoài và biến trở:

Thông số	Giá trị cài	Ghi chú
Pr.00-21	1	RUN/STOP bằng terminal ngoài
Pr.00-20	2	Tốc độ bằng analog/biến trở
Pr.00-22	0	Dừng theo ramp
Pr.01-12	5–10s	Tùy tải
Pr.01-13	5–15s	Tăng nếu dừng bị lỗi
Pr.01-01	Theo tần số motor	Thường 50Hz
Pr.01-02	Theo điện áp motor	Nhập theo tem motor
Pr.05-01 đến Pr.05-04	Theo nameplate motor	Không nhập theo cảm tính

Sau khi cài xong, cần kiểm tra nút RUN/STOP ngoài và xoay biến trở từ thấp lên cao. Nếu bấm RUN mà biến tần không chạy, kiểm tra Pr.00-21 và dây điều khiển. Nếu RUN nhưng xoay biến trở không đổi tốc độ, kiểm tra Pr.00-20, dây analog và chân chung tín hiệu.

3. Trường hợp 3: Chạy bằng PLC qua truyền thông

Nếu cài đặt biến tần Delta C2000 chạy bằng PLC qua RS-485, nguồn lệnh chạy và nguồn đặt tần số cần chuyển sang truyền thông.

Nhu cầu	Thông số	Giá trị
Lệnh chạy qua RS-485	Pr.00-21	2
Tần số qua RS-485	Pr.00-20	1

Với hệ truyền thông, ngoài Pr.00-20 và Pr.00-21, cần kiểm tra thêm địa chỉ truyền thông, tốc độ truyền, định dạng truyền và chương trình PLC. Nếu chỉ mới chạy thử motor, nên test bằng keypad trước để loại trừ lỗi phần motor và đấu nối.

VI. Lưu ý khi cài đặt biến tần Delta C2000

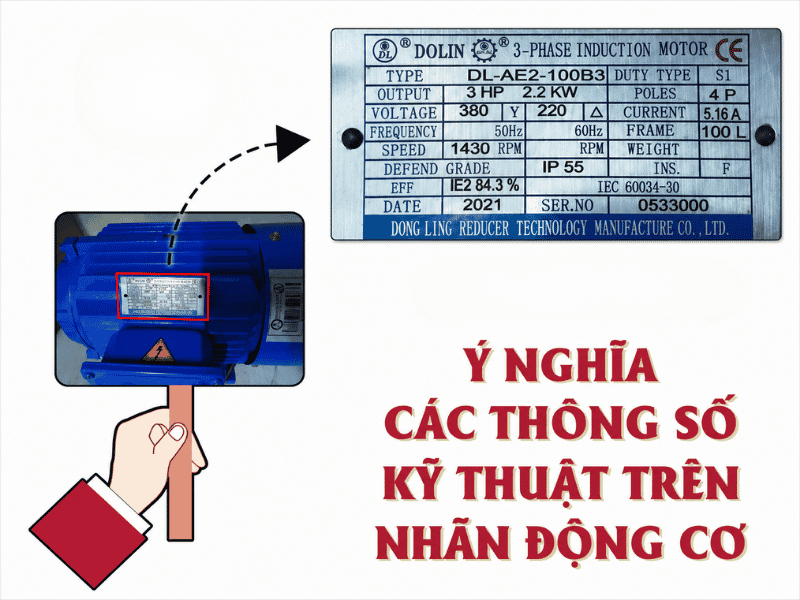

1. Nhập đúng thông số motor

Cài đặt biến tần Delta C2000 cần nhập thông số motor theo nameplate. Các thông số quan trọng gồm:

Thông số	Nội dung
Pr.01-01	Tần số định mức motor
Pr.01-02	Điện áp định mức motor
Pr.05-01	Dòng đầy tải motor
Pr.05-02	Công suất motor
Pr.05-03	Tốc độ định mức motor
Pr.05-04	Số cực motor

Không nên mặc định mọi motor đều là 380V, 50Hz, 1450rpm. Nếu nhập sai thông số motor, biến tần có thể chạy yếu, dòng cao hoặc bảo vệ quá tải không chính xác.

2. Không đấu sai đầu vào và đầu ra

Nguồn AC cấp vào biến tần phải đấu đúng đầu vào. Motor đấu vào U/T1, V/T2, W/T3. Không cấp nguồn lưới trực tiếp vào đầu ra motor của biến tần.

3. Tách dây tín hiệu khỏi dây động lực

Khi dùng biến trở, analog hoặc truyền thông, nên tách dây tín hiệu khỏi dây motor. Điều này giúp giảm nhiễu, tránh tình trạng tốc độ dao động hoặc tín hiệu điều khiển không ổn định.

4. Không đặt giảm tốc quá ngắn

Với tải quán tính lớn như quạt, máy cuốn, mâm quay, nếu đặt Pr.01-13 quá ngắn, biến tần dễ báo quá áp khi dừng. Khi cài đặt biến tần Delta C2000 cho nhóm tải này, nên tăng thời gian giảm tốc và kiểm tra thêm phương án hãm nếu cần dừng nhanh.

VII. Bảng mã lỗi thường gặp khi cài đặt biến tần Delta C2000

Mã lỗi	Ý nghĩa	Nguyên nhân thường gặp	Hướng kiểm tra nhanh
ocA	Quá dòng khi tăng tốc	Tăng tốc quá nhanh, tải nặng, motor kẹt	Tăng Pr.01-12, kiểm tra tải
ocd	Quá dòng khi giảm tốc	Giảm tốc quá nhanh, tải quán tính lớn	Tăng Pr.01-13
ocn	Quá dòng khi chạy ổn định	Tải tăng đột ngột, motor kẹt, công suất chưa phù hợp	Kiểm tra tải, dòng motor
ovA	Quá áp khi tăng tốc	Nguồn vào cao, điện áp DC bus tăng	Kiểm tra nguồn cấp
ovd	Quá áp khi giảm tốc	Giảm tốc quá ngắn, năng lượng hồi tiếp lớn	Tăng Pr.01-13, kiểm tra điện trở xả
ovn	Quá áp khi chạy ổn định	Nguồn vào dao động, hồi tiếp năng lượng	Kiểm tra nguồn và tải
LvA/Lvd/Lvn	Thấp áp khi tăng, giảm hoặc chạy ổn định	Nguồn yếu, sụt áp, tải thay đổi đột ngột	Kiểm tra nguồn cấp
GFF	Lỗi chạm đất	Dây motor chạm đất, cách điện kém	Kiểm tra dây motor và cách điện
OrP	Mất pha	Nguồn vào mất pha hoặc không ổn định	Kiểm tra nguồn 3 pha
oH1	Quá nhiệt IGBT	Tủ nóng, quạt lỗi, tải nặng	Kiểm tra quạt, thông gió, tải
oH2	Quá nhiệt heatsink	Tản nhiệt kém, môi trường nóng	Vệ sinh tủ, kiểm tra làm mát

Khi xử lý lỗi trong quá trình cài đặt biến tần Delta C2000, không nên thay đổi nhiều thông số cùng lúc. Hãy ghi lại thông số ban đầu, chỉnh từng bước và chạy thử lại để xác định đúng nguyên nhân.

VIII. Kết luận

Việc cài đặt biến tần Delta C2000 không chỉ dừng lại ở nhập thông số cho máy chạy, mà cần cấu hình đúng theo tải, cách điều khiển và điều kiện vận hành thực tế. Nếu cài sai nguồn lệnh, thời gian tăng giảm tốc hoặc thông số motor, biến tần có thể chạy không ổn định, báo lỗi quá dòng, quá tải hoặc không đáp ứng đúng yêu cầu của hệ thống.

Với các ứng dụng như bơm, quạt, băng tải, máy cuốn hoặc tủ điều khiển bằng PLC, người dùng nên kiểm tra kỹ sơ đồ đấu nối, thông số trên nameplate motor, phương thức điều khiển và chạy thử ở tần số thấp trước khi đưa vào vận hành chính thức. Cách làm này giúp hạn chế lỗi phát sinh, bảo vệ motor và đảm bảo hệ thống hoạt động ổn định lâu dài.

Khi mua biến tần Delta C2000 tại Tự động hóa Toàn Cầu, khách hàng không chỉ được cung cấp sản phẩm chính hãng mà còn được hỗ trợ tư vấn chọn mã, hướng dẫn cài đặt thông số và kiểm tra cấu hình theo từng ứng dụng cụ thể. Đội ngũ kỹ thuật của Toàn Cầu có thể hỗ trợ trước và sau bán hàng, tư vấn xử lý lỗi trong quá trình sử dụng, bảo hành theo chính sách hãng và đồng hành cùng khách hàng khi cần tối ưu hệ thống thực tế.
