Hướng dẫn kết nối PLC Omron-HMI Delta từ A-Z

Trong quá trình thiết kế và nâng cấp hệ thống tự động hóa nhà máy, việc kết hợp chéo các thương hiệu thiết bị để tối ưu chi phí là bài toán kỹ thuật rất quen thuộc. Một trong những giải pháp được nhiều thợ kỹ thuật và xưởng chế tạo máy ưa chuộng nhất là dùng màn hình Delta điều khiển bộ lập trình Omron.

Bài viết này sẽ hướng dẫn kết nối PLC Omron-HMI Delta một cách chi tiết, đúng kỹ thuật và dễ áp dụng nhất cho các dự án thực tế của bạn.

I. Tại sao cấu hình PLC Omron và HMI Delta lại được ưa chuộng?

Trong các tủ điện công nghiệp hay dây chuyền sản xuất tại Việt Nam, PLC Omron (đặc biệt là dòng CP1E, CP1H) nổi tiếng với sự bền bỉ, chạy ổn định trong môi trường khắc nghiệt và đáp ứng tốt các thuật toán logic phức tạp.

Trong khi đó, màn hình HMI Delta (như dòng DOP-100 Series) lại ghi điểm nhờ mức giá cực kỳ cạnh tranh, giao diện hiển thị sắc nét, đồ họa thân thiện và đặc biệt là khả năng tương thích truyền thông xuất sắc với hầu hết các hãng PLC trên thị trường. Sự kết hợp này mang lại cho chủ doanh nghiệp một hệ thống vừa tối ưu về ngân sách, vừa đảm bảo độ tin cậy vận hành lâu dài.

II. Chuẩn bị thiết bị và vật tư kết nối

Trước khi đi vào hướng dẫn kết nối PLC Omron-HMI Delta, bạn cần chuẩn bị đầy đủ phần cứng và phần mềm sau:

*Phần cứng:

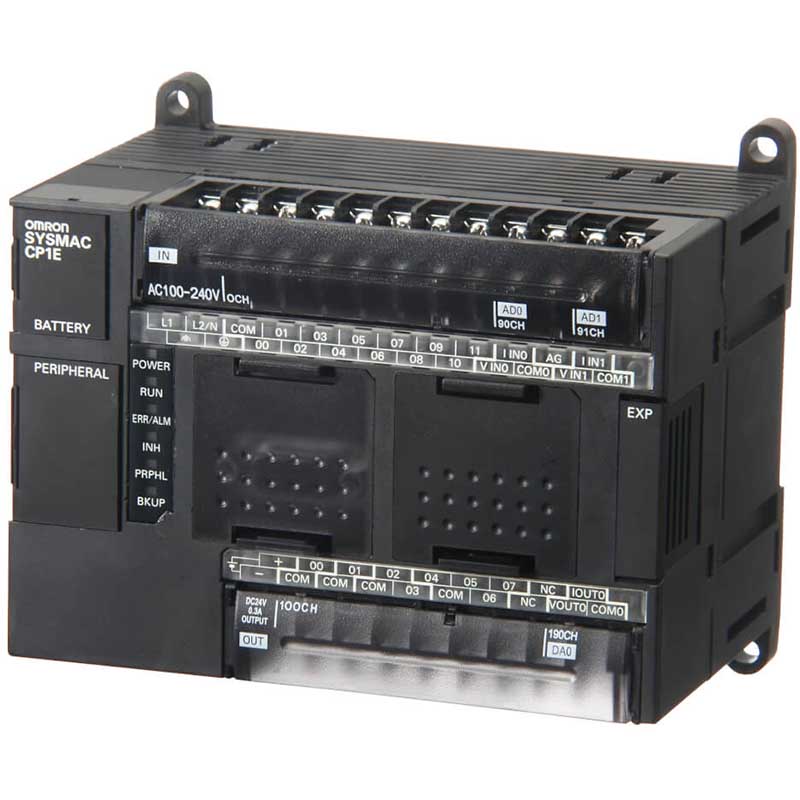

• 1 bộ PLC Omron có tích hợp sẵn cổng COM RS232 hoặc lắp thêm module mở rộng. Ở bài hướng dẫn này toàn cầu sẽ sử dụng PLC Omron CP1E

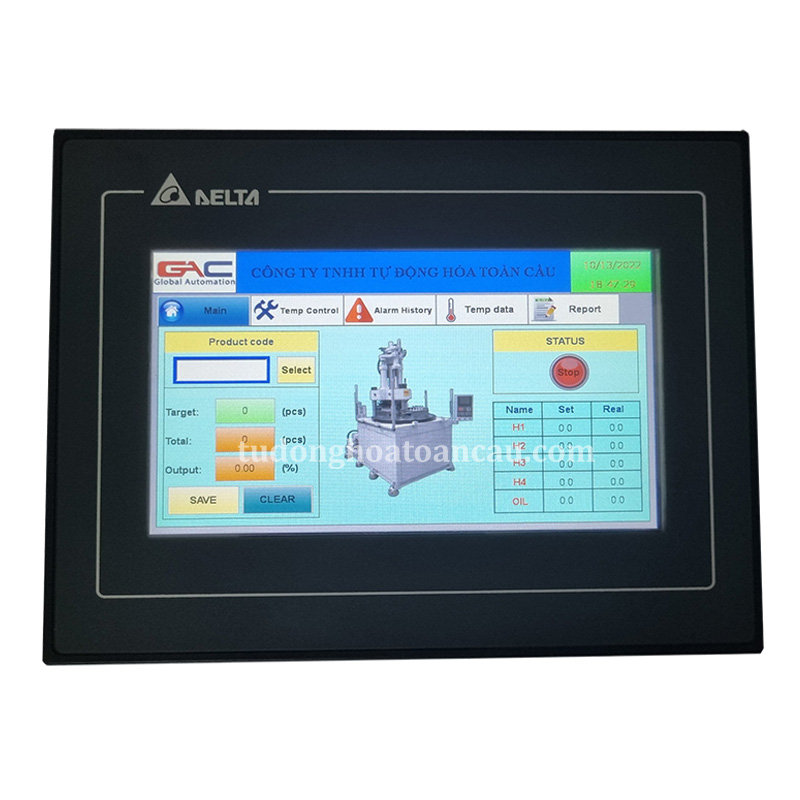

• 1 màn hình HMI Delta (DOP-107BV).

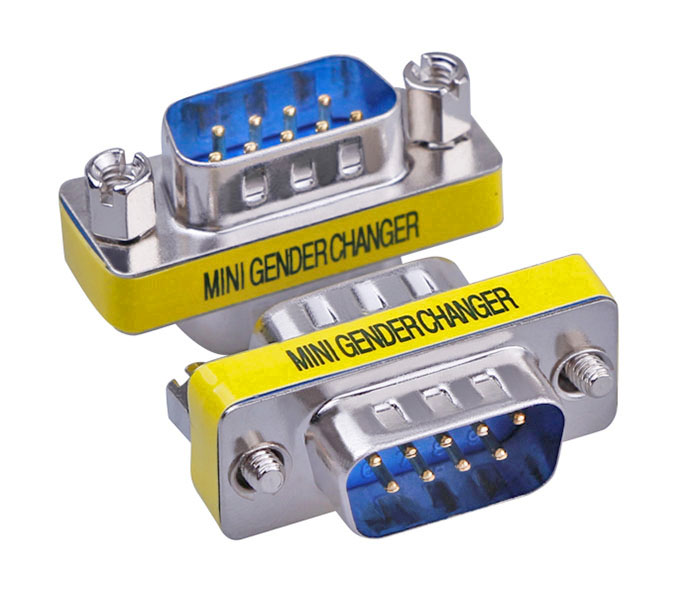

• Đầu DB9 2 đầu đực (do cổng com trên PLC và HMI đề là đầu cái) và dây cáp chống nhiễu để tự hàn.

*Phần mềm:

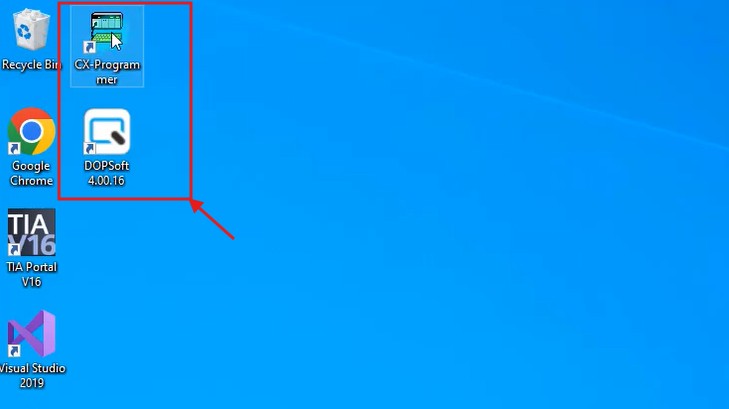

• Phần mềm lập trình PLC Omron: CX-Programmer.
• Phần mềm thiết kế HMI Delta: DOPSOFT.

III. Sơ đồ hàn cáp kết nối PLC Omron và HMI Delta (Chuẩn RS232)

Để hai thiết bị có thể “nói chuyện” được với nhau, bước quan trọng nhất là hàn đúng sơ đồ cáp. Giao thức phổ biến và ổn định nhất cho cặp đôi này là truyền thông Host Link qua chuẩn RS232.

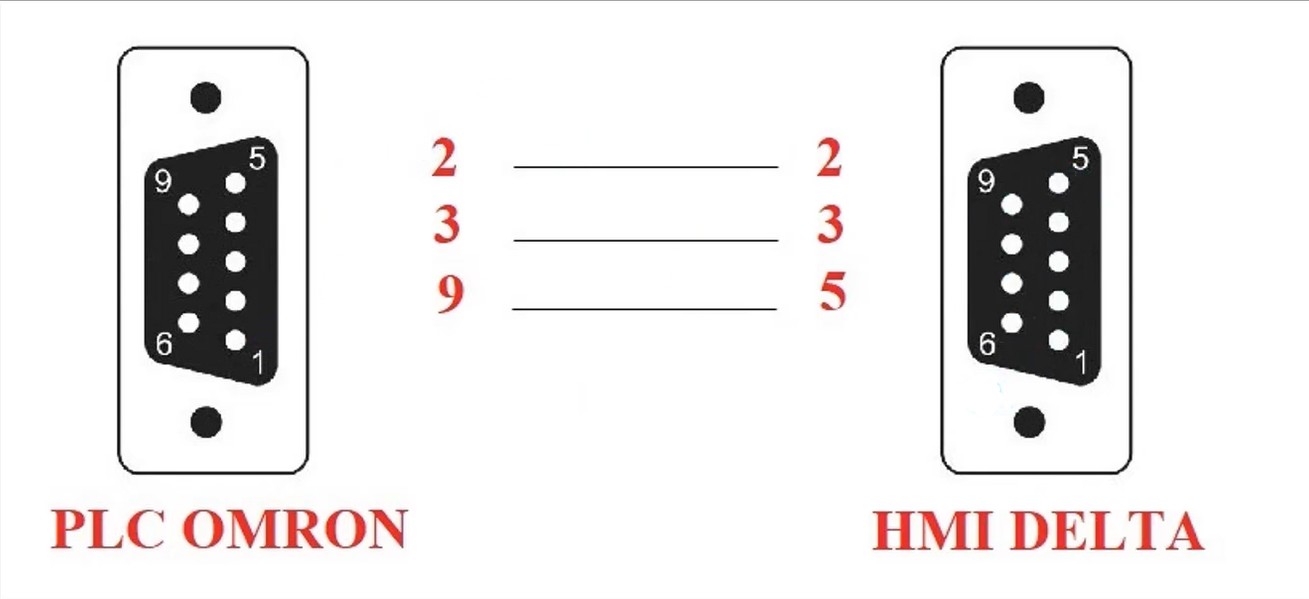

Dưới đây là sơ đồ chân kết nối Omron Delta chi tiết nhất để bạn tự hàn cáp kết nối PLC Omron và HMI Delta:

IV. Hướng dẫn cài đặt truyền thông trên phần mềm

1. CẤU HÌNH PLC

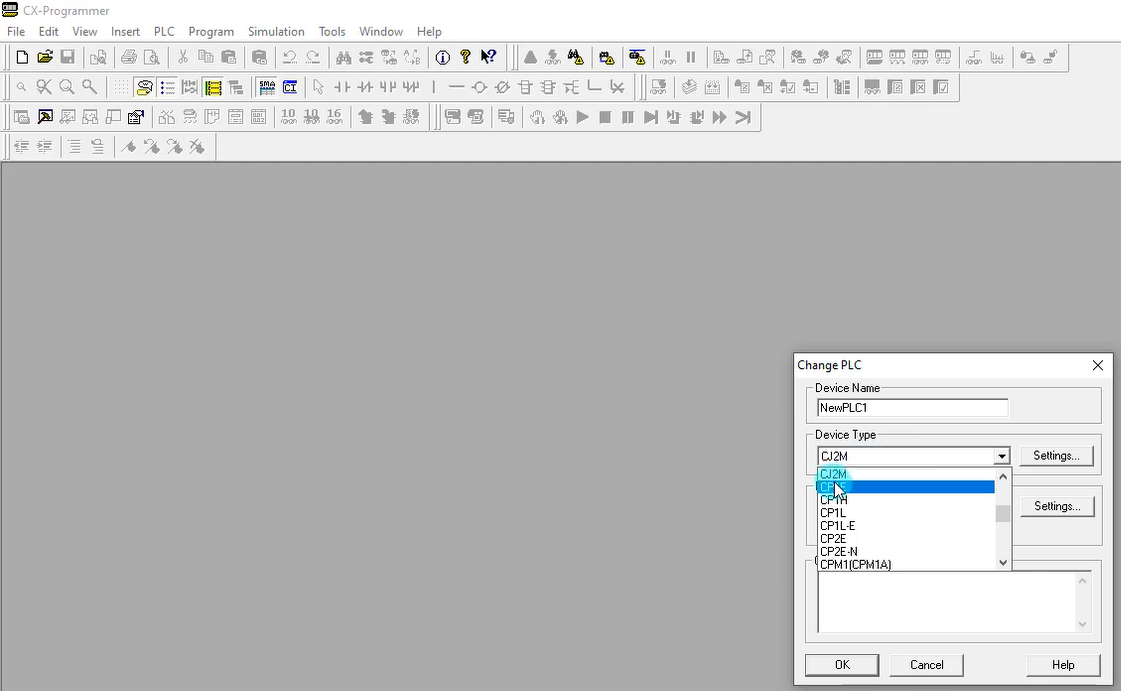

Mở phần mềm CX-Program, trên thanh công cụ tìm đến File -> New để tạo chương trình mới

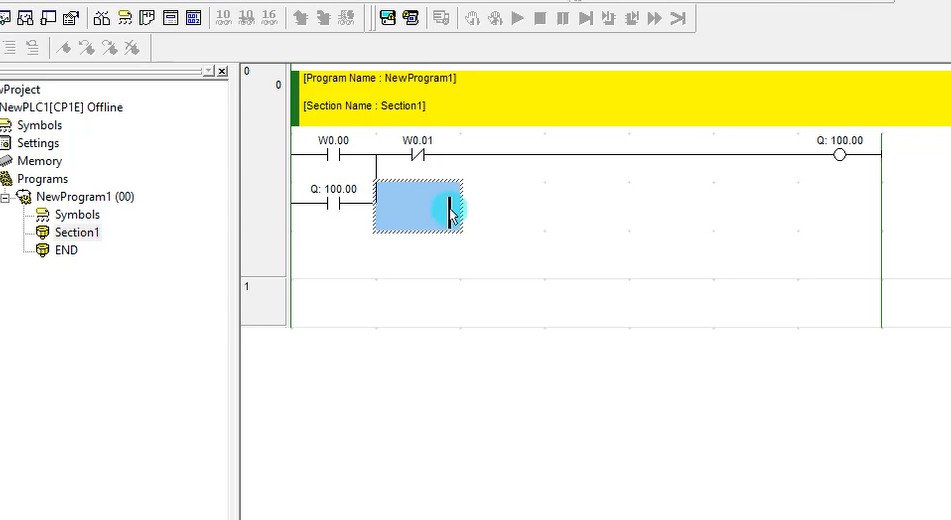

Viết 1 đoạn chương trình: bật tắt bóng đền bằng 2 nút nhấn nhả start và stop

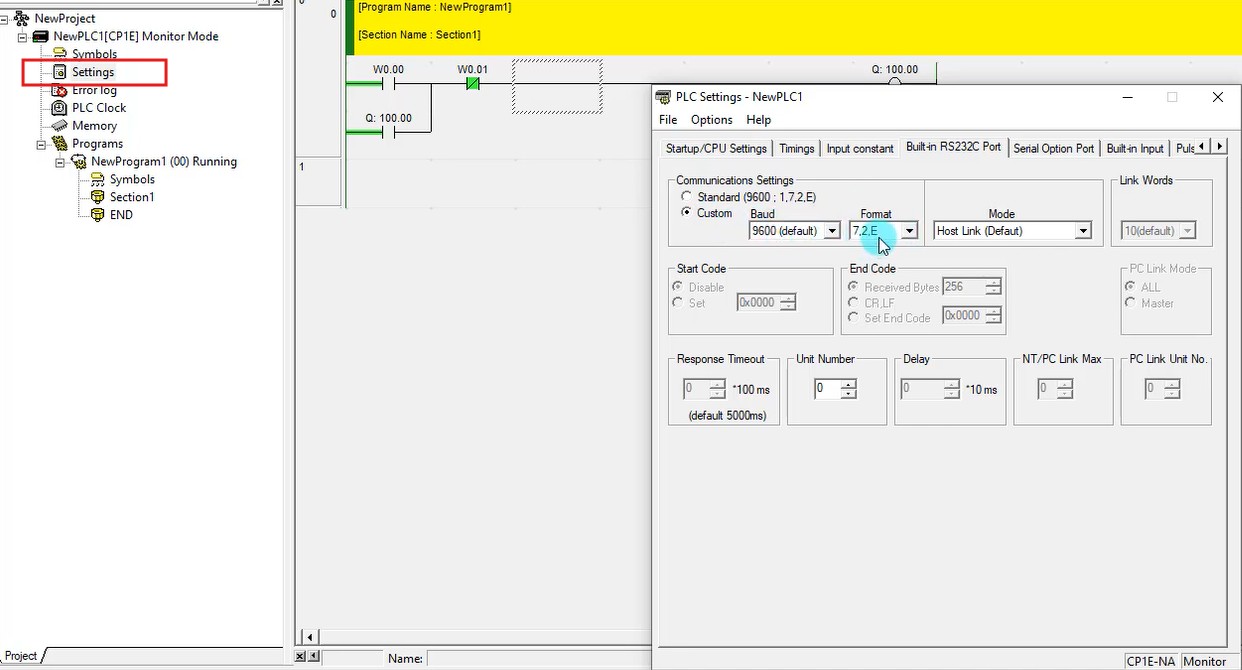

Vào setting và cấu hình như hình ảnh

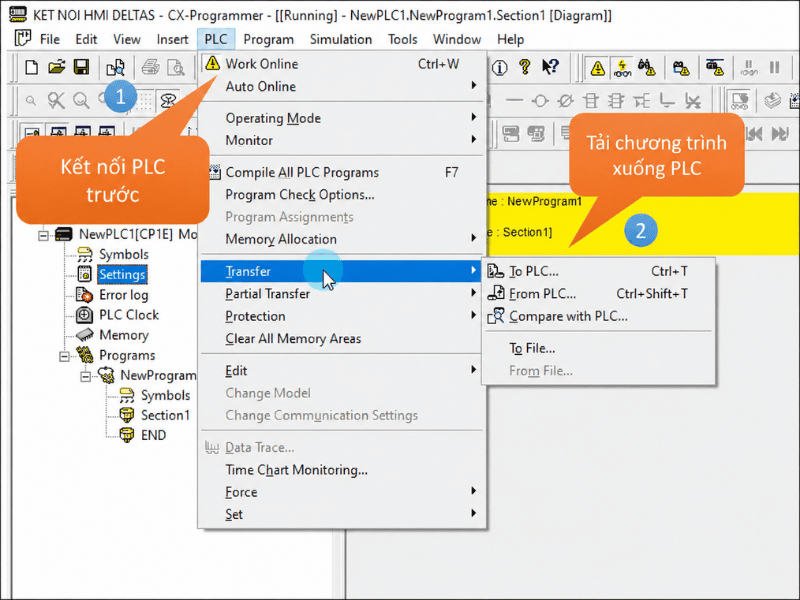

Dùng cáp máy in để upload chương trình từ mấy tính xuống PLC Omron.

2. Cấu hình HMI

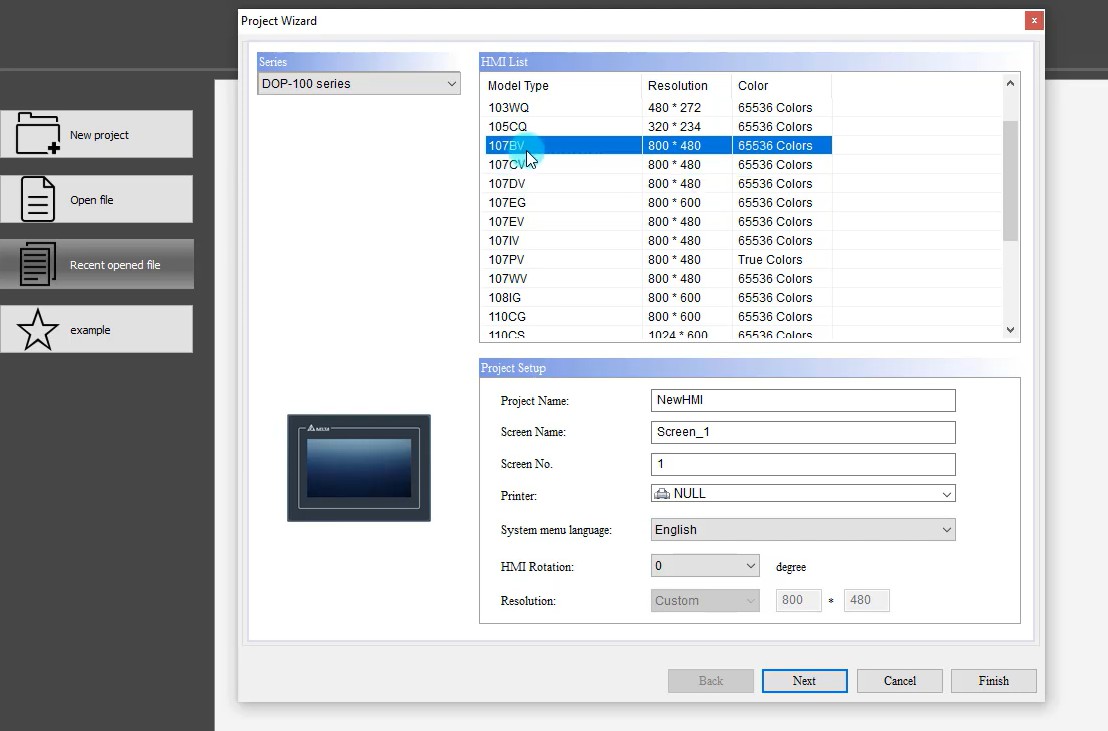

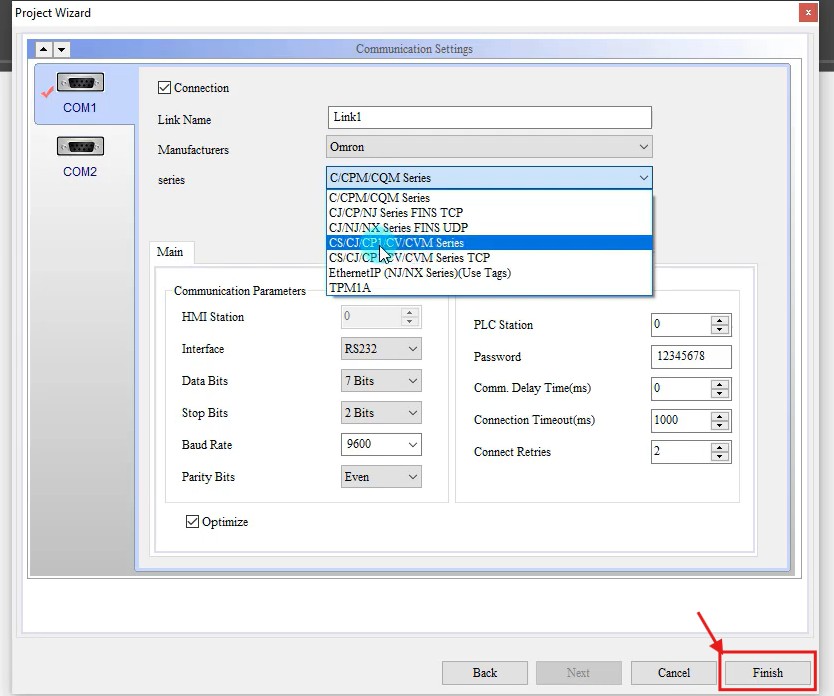

Trong bài viết này sử dụng HMI 107BV, sử dụng phần mềm DOP Soft để thiết kế giao diện. Sau khi mở phần mềm, tạo dự án mới

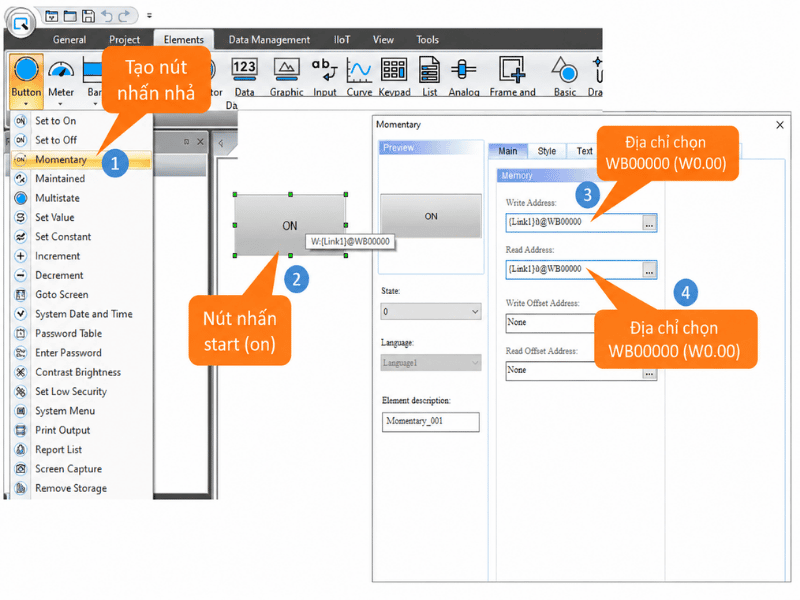

Tạo nút nhấn nhả nút ON với địa chỉ W0.00

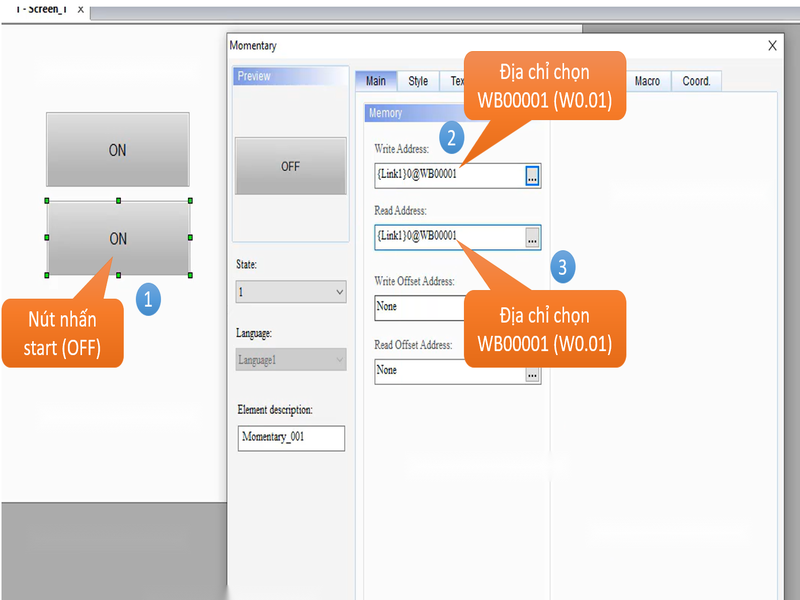

Tạo nút nhấn nhả nút OFF với địa chỉ W0.01

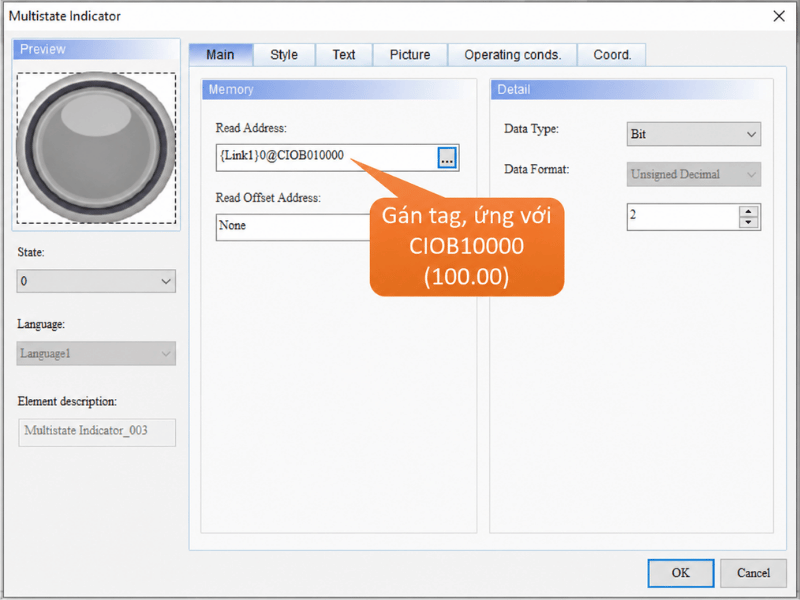

Tạo đèn hiển thị trạng thái (indicator), Gán tag cho đèn là CIOB010000

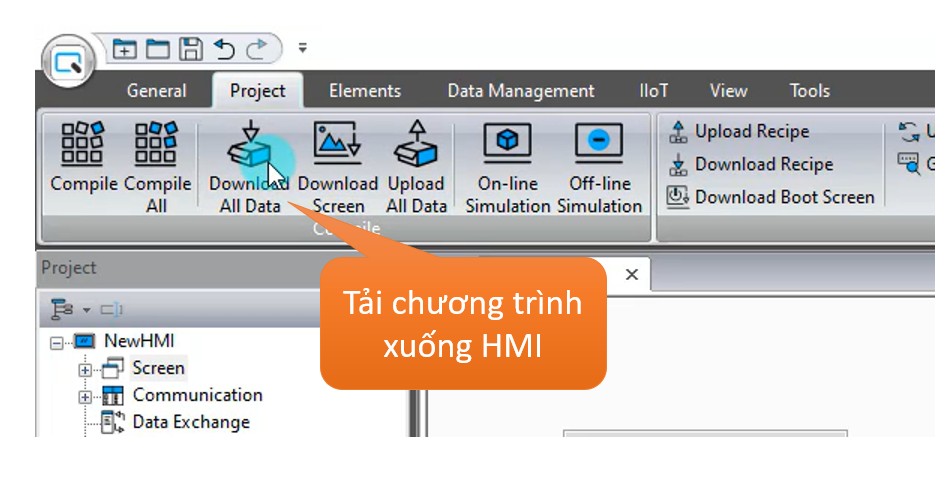

Tải chương trình xuống HMI

3. Kiểm tra trạng thái kết nối

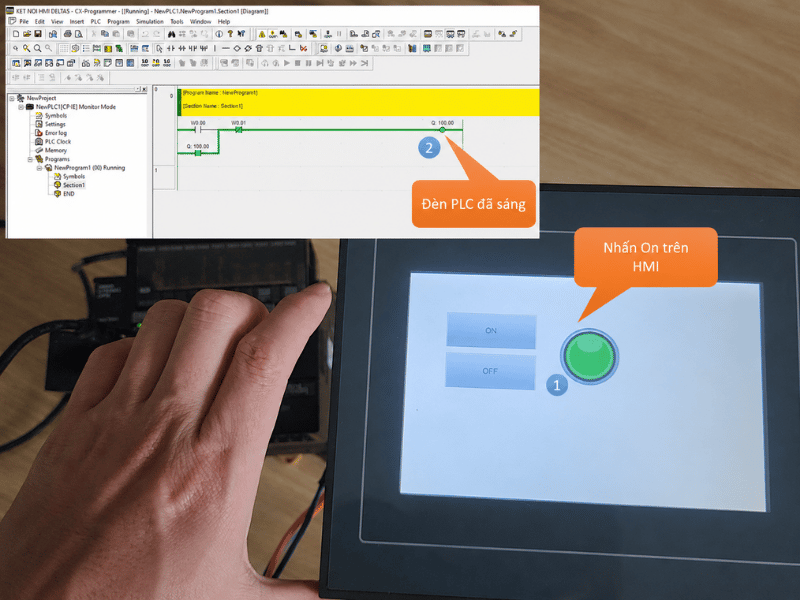

Kết nối 2 thiết bị bằng cáp và đầu hàn, sau đó test thử trạng thái kết nối bằng cách nhấn nút start, stop xem đèn có hoạt động không

Kết luận

Việc đồng bộ các thiết bị ngoại vi trong tủ điện điều khiển đòi hỏi sự chính xác về cả sơ đồ đấu nối lẫn cài đặt phần mềm. Hy vọng bài hướng dẫn kết nối PLC Omron-HMI Delta trên đây đã giúp bạn giải quyết được bài toán truyền thông, tiết kiệm thời gian mò mẫm thử nghiệm và sớm đưa máy móc vào vận hành.

Nếu bạn đang cần tìm nguồn cung cấp bộ lập trình PLC Omron hoặc màn hình HMI Delta chính hãng, chất lượng, đi kèm sự hỗ trợ kỹ thuật thực chiến từ đội ngũ kỹ sư giàu kinh nghiệm, hãy liên hệ ngay với Tự động hoá Toàn Cầu.
