Cách Cài Đặt Biến Tần Delta VFD-M Chi Tiết Từ A-Z

Biến tần Delta VFD-M là một trong những dòng biến tần “quốc dân” được sử dụng cực kỳ rộng rãi tại các nhà máy, công xưởng ở Việt Nam. Với thiết kế nhỏ gọn, độ bền bỉ cao và khả năng đáp ứng tốt cho nhiều loại máy móc như băng tải, máy trộn, máy đóng gói hay máy CNC, VFD-M luôn là sự lựa chọn ưu tiên của nhiều xưởng chế tạo máy.

Tuy nhiên, đối với những anh em kỹ thuật mới tiếp xúc hoặc các chủ xưởng tự bảo trì hệ thống, việc thiết lập thông số sao cho động cơ chạy êm, mượt và không báo lỗi không phải là điều dễ dàng. Việc thao tác sai có thể dẫn đến cháy nổ thiết bị hoặc làm hỏng động cơ.

Trong bài viết này, đội ngũ kỹ thuật của Tự động hoá Toàn Cầu sẽ hướng dẫn bạn cách Cài Đặt Biến Tần Delta VFD-M chi tiết từ A-Z. Bài viết mang tính “thực chiến” cao, từ cách đấu dây, nhập thông số đến xử lý lỗi, giúp bạn tự tin làm chủ thiết bị này trong tủ điện của mình.

I. Tổng quan về biến tần Delta VFD-M

Delta VFD-M là dòng biến tần vector siêu nhỏ gọn của hãng Delta Electronics. Đặc điểm nổi bật của dòng này là khả năng vận hành êm ái, mô-men xoắn ở tần số thấp cực tốt và tích hợp sẵn chức năng bù trượt.

Dải công suất của dòng VFD-M thường rơi vào khoảng từ 0.4kW đến 7.5kW, sử dụng nguồn điện 1 pha 220V hoặc 3 pha 380V tùy mã sản phẩm. Dù hiện tại hãng Delta đã ra mắt nhiều dòng mới hơn như MS300 hay ME300, nhưng số lượng biến tần VFD-M đang vận hành thực tế tại các dây chuyền cũ và máy móc nhập khẩu vẫn là con số khổng lồ. Do đó, kỹ năng cài đặt và xử lý sự cố trên dòng máy này là bắt buộc đối với bất kỳ thợ điện công nghiệp nào.

II. Sơ đồ đấu dây biến tần Delta VFD-M chuẩn kỹ thuật

Trước khi tiến hành bất kỳ thao tác bấm phím nào, nguyên tắc tối thượng là bạn phải đấu dây chính xác. Nếu đấu sai mạch động lực, việc Cài Đặt Biến Tần Delta VFD-M sẽ trở nên vô nghĩa, thậm chí gây chập cháy nổ ngay khi cấp nguồn. Dưới đây là hướng dẫn xem sơ đồ đấu dây biến tần Delta đúng chuẩn.

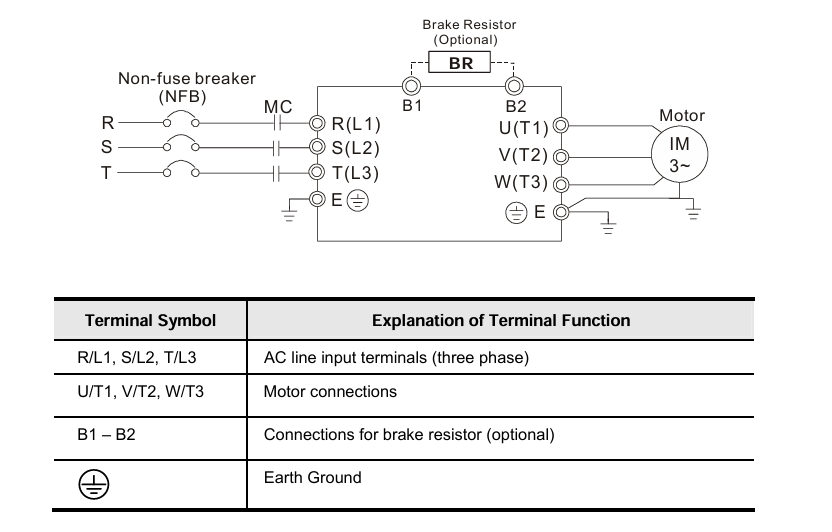

1. Đấu nối mạch động lực

Mạch động lực bao gồm nguồn điện cấp vào biến tần và đường dây nối từ biến tần ra động cơ.

• Nguồn cấp (Input): Tùy thuộc vào mã biến tần là loại 1 pha 220V hay 3 pha 380V.
  • Nếu là 1 pha 220V: Cấp nguồn vào 2 chân L1 và L2 (hoặc R và S tùy phiên bản in trên vỏ).
  • Nếu là 3 pha 380V: Cấp nguồn lưới vào 3 chân R, S, T.
• Động cơ (Output): 3 chân U, V, W trên biến tần bắt buộc phải nối ra 3 pha của động cơ.
• Chân tiếp địa (GND/Earth): Ký hiệu hình mũi tên úp xuống đất. Tuyệt đối không bỏ qua chân này để chống giật và giảm nhiễu tín hiệu cho hệ thống tủ điện.

⚠️ Lưu ý sống còn: Tuyệt đối KHÔNG cấp nguồn điện lưới vào 3 chân U, V, W. Đây là lỗi cơ bản nhưng hậu quả là nổ công suất (IGBT) của biến tần ngay lập tức.

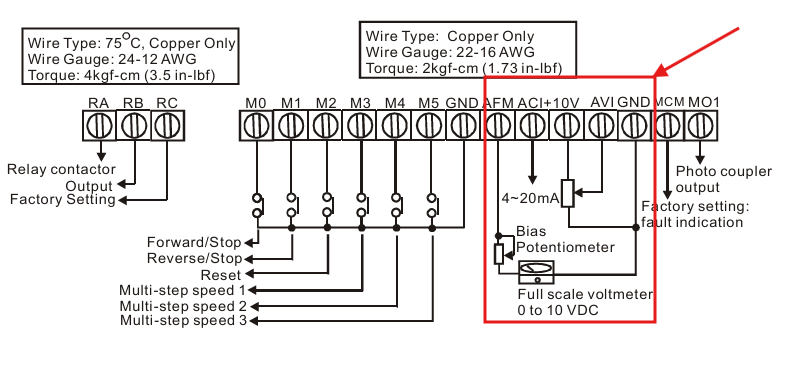

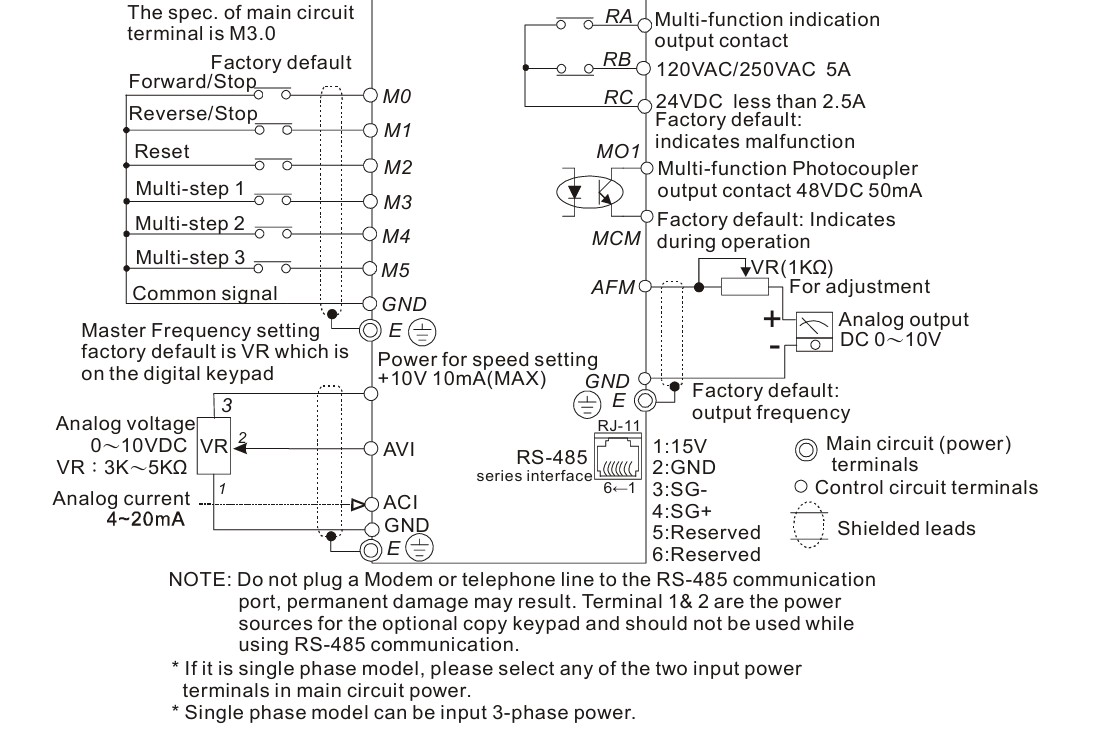

2. Đấu nối mạch điều khiển

Mạch điều khiển dùng để nhận tín hiệu lệnh chạy (Run/Stop) và lệnh thay đổi tốc độ. Khác với điện áp cao ở mạch động lực, mạch điều khiển sử dụng điện áp thấp (thường là 24VDC hoặc 10VDC do chính biến tần phát ra).

• Đấu công tắc chạy/dừng:
  • Chân M0: Lệnh chạy thuận (Forward).
  • Chân M1: Lệnh chạy nghịch (Reverse).
  • Chân GND: Chân chung (Common). Để chạy thuận, bạn dùng công tắc đấu nối chân M0 và chân GND.
• Đấu biến trở chỉnh tốc độ: Sử dụng biến trở 5k Ohm hoặc 10k Ohm.
  • Chân giữa của biến trở: Nối vào chân AVI (nhận tín hiệu analog 0-10V).
  • Hai chân ngoài cùng của biến trở: Lần lượt nối vào chân +10V và chân GND.

III. Các bước Cài Đặt Biến Tần Delta VFD-M chi tiết nhất

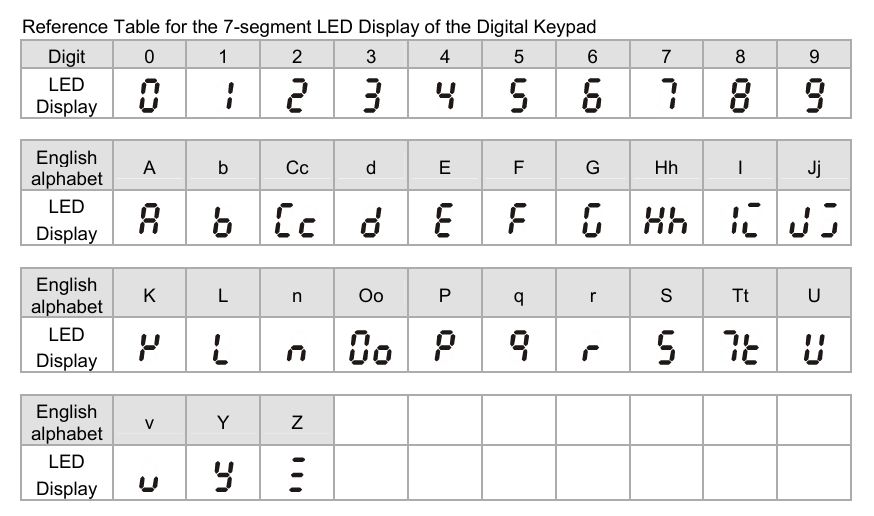

Sau khi đã chắc chắn sơ đồ đấu dây hoàn toàn chính xác, chúng ta tiến hành cấp nguồn. Màn hình LED của biến tần sẽ sáng lên. Cấu trúc menu của VFD-M được đánh số theo “Pr.xx”.

1. Cách reset biến tần Delta về mặc định nhà sản xuất

Khi bạn mua biến tần cũ hoặc muốn lắp biến tần từ máy này sang máy khác, bước đầu tiên phải làm là reset biến tần Delta về trạng thái xuất xưởng. Việc này giúp xóa bỏ các thông số cũ, tránh xung đột lệnh gây nguy hiểm cho máy mới.

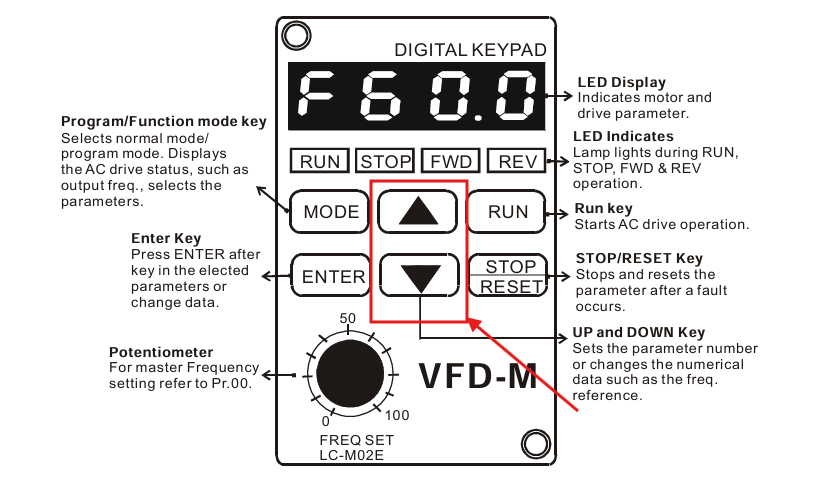

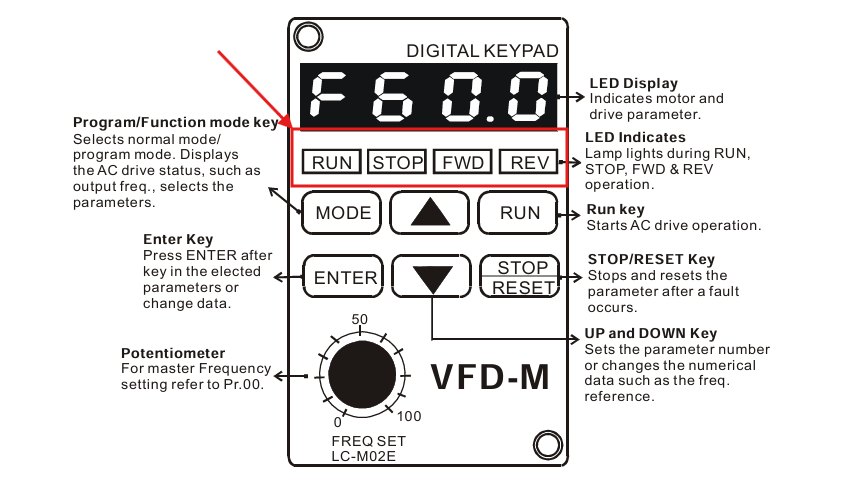

• Nhấn phím PROG/DATA để vào mục cài đặt.
• Dùng phím mũi tên Lên/Xuống tìm đến thông số Pr.76.
• Nhấn PROG/DATA để truy cập vào Pr.76.
• Thay đổi giá trị thành 09 (nếu dùng điện áp 50Hz – phổ biến ở Việt Nam) hoặc 10 (nếu dùng hệ 60Hz).
• Nhấn PROG/DATA để lưu. Màn hình chớp nháy xác nhận. Biến tần đã được reset sạch.

2. Cài đặt lệnh chạy và nguồn cấp tần số

Đây là bước cốt lõi trong toàn bộ quá trình Cài Đặt Biến Tần Delta VFD-M. Bạn cần cho biến tần biết nó sẽ nhận lệnh chạy từ đâu và nhận tốc độ từ đâu.

*Chọn nguồn cấp tần số (Tốc độ) – Pr.00:

• Pr.00 = 00: Chỉnh tần số bằng phím Lên/Xuống trên bàn phím.

• Pr.00 = 01: Chỉnh bằng tín hiệu Analog 0-10V (Biến trở ngoài nối chân AVI).
• Pr.00 = 02: Chỉnh bằng tín hiệu Analog 4-20mA (Nối chân ACI).

• Pr.00 = 03: Điều khiển qua mạng truyền thông RS485 (kết nối với PLC).

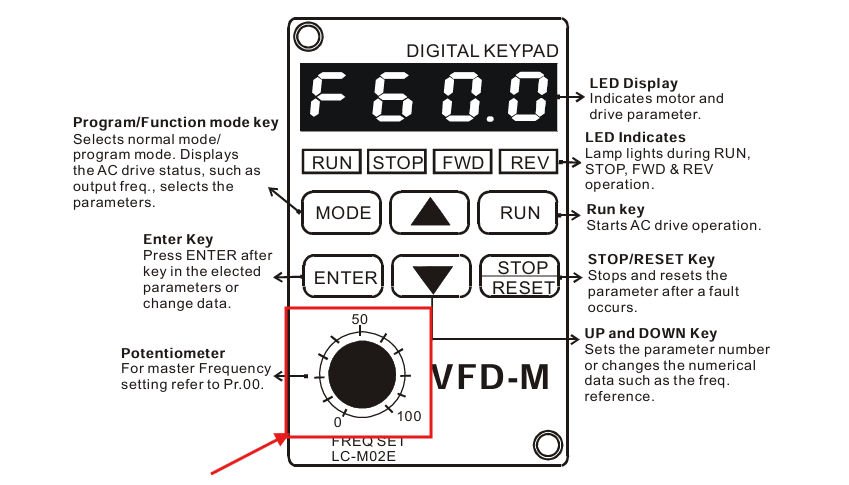

• Pr.00 = 04: Chỉnh bằng núm vặn có sẵn trên mặt bàn phím biến tần.

*Chọn nguồn lệnh chạy (Run/Stop) – Pr.01:

• Pr.01 = 00: Bấm phím RUN và STOP trực tiếp trên bàn phím.

• Pr.01 = 01: Chạy bằng công tắc ngoài (Đấu nối M0, M1 với GND). Nút STOP trên bàn phím có tác dụng.
• Pr.01 = 02: Chạy bằng công tắc ngoài. Nút STOP trên bàn phím bị vô hiệu hóa
• Pr.01 = 03: Điều khiển chạy/dừng qua mạng truyền thông RS485.

3. Nhóm thông số biến tần Delta VFD-M về động cơ

Để biến tần bảo vệ động cơ tốt nhất, bạn cần khai báo các thông số biến tần Delta VFD-M cho khớp với mác (Nameplate) gắn trên thân motor.

• Pr.03 (Tần số đầu ra tối đa): Thường cài đặt là 50.00 Hz (hoặc 60.00 Hz tùy động cơ). Đây là mức trần, biến tần sẽ không cho phép chạy vượt qua mức này để bảo vệ cơ khí.
• Pr.04 (Tần số điện áp cơ bản): Cài đặt giống Pr.03 là 50.00 Hz.
• Pr.05 (Điện áp đầu ra tối đa): Nếu lưới 3 pha 380V thì nhập 380. Nếu lưới 1 pha 220V thì nhập 220.

4. Cài đặt thời gian tăng tốc và giảm tốc

Thời gian này quyết định sự mượt mà của hệ thống cơ khí khi khởi động và dừng lại.

• Pr.10 (Thời gian tăng tốc – Acceleration Time): Là thời gian biến tần chạy từ 0Hz lên đến tần số tối đa (Pr.03). Với máy nhẹ như quạt gió nhỏ, có thể để 3 – 5 giây. Với máy có quán tính lớn, tải nặng như máy ly tâm, máy nghiền, băng tải dài, cần tăng thời gian này lên 10 – 20 giây để tránh bị lỗi quá dòng khi khởi động.
• Pr.11 (Thời gian giảm tốc – Deceleration Time): Là thời gian biến tần giảm từ tần số tối đa về 0Hz. Tương tự như tăng tốc, nếu tải nặng mà bạn ép dừng quá nhanh (ví dụ cài 1 giây), biến tần sẽ báo lỗi quá áp do năng lượng xả ngược về. Hãy để ở mức 5 – 15 giây hoặc lắp thêm điện trở xả nếu bắt buộc phải dừng gấp.

Tài liệu kỹ thuật

Tải ngay Catalogue biến tần Delta VFD-M: TẠI ĐÂY

Tải ngay Manual biến tần Delta VFD-M: TẠI ĐÂY

IV. Hướng dẫn cài đặt cho các ứng dụng thực tế

Để giúp bạn dễ hình dung, Tự động hoá Toàn Cầu sẽ ví dụ 2 trường hợp phổ biến nhất tại các nhà xưởng hiện nay.

1. Ứng dụng 1: Chạy/Dừng trên bàn phím, chỉnh tốc độ bằng núm xoay

Ứng dụng này thường dùng cho máy bơm nước, quạt thông gió sấy, những vị trí thao tác ngay tại tủ điện mà không cần kéo dây đi xa.

• Bước 1: Reset biến tần (Pr.76 = 09).
• Bước 2: Cài lệnh chạy trên bàn phím: Pr.01 = 00.
• Bước 3: Cài chỉnh tốc độ bằng núm xoay trên mặt biến tần: Pr.00 = 04.
• Bước 4: Bấm RUN trên mặt biến tần, vặn núm xoay để tăng/giảm tốc độ. Bấm STOP để dừng.

2. Ứng dụng 2: Điều khiển bằng công tắc ngoài và biến trở

Đây là cách đấu nối chiếm 80% thực tế (dùng cho băng tải, máy khuấy, hệ thống kéo phôi). Người công nhân sẽ đứng ở bàn thao tác riêng cách xa tủ điện.

• Bước 1: Đấu nối phần cứng: Công tắc 2 vị trí đấu vào GND và M0. Biến trở 10k đấu vào +10V, AVI, GND.
• Bước 2: Reset biến tần (Pr.76 = 09).
• Bước 3: Cài lệnh chạy từ công tắc ngoài: Pr.01 = 01.
• Bước 4: Cài lệnh lấy tốc độ từ biến trở ngoài: Pr.00 = 01.
• Bước 5: Cài tăng tốc Pr.10 = 5.0 (giây); giảm tốc Pr.11 = 5.0 (giây).
• Bước 6: Gạt công tắc ngoài để chạy, vặn biến trở để quan sát sự thay đổi tốc độ trên màn hình.

V. Bảng mã lỗi biến tần Delta VFD-M thường gặp và cách khắc phục

Dù là thiết bị bền bỉ, nhưng trong quá trình hoạt động, biến tần vẫn có thể báo lỗi do yếu tố khách quan (kẹt cơ khí, sụt áp lưới điện, quá tải). Dưới đây là các lỗi biến tần Delta VFD-M phổ biến nhất để anh em chủ động xử lý:

Mã lỗi hiển thị	Ý nghĩa lỗi	Nguyên nhân thực tế & Cách khắc phục
oc (Over Current)	Lỗi quá dòng	Nguyên nhân thường do kẹt cơ khí (bạc đạn mòn, kẹt băng tải) hoặc thời gian tăng tốc (Pr.10) quá ngắn. Cách khắc phục: Kiểm tra quay tay phần cơ khí xem có trơn tru không, tăng thông số Pr.10 lên cao hơn.
ov (Over Voltage)	Lỗi quá áp	Điện áp lưới cấp vào quá cao hoặc thời gian giảm tốc (Pr.11) quá ngắn khiến motor sinh ra điện áp dội ngược lại biến tần. Khắc phục: Tăng thời gian Pr.11 hoặc lắp thêm điện trở xả (Braking Resistor).
oH (Over Heat)	Quá nhiệt tản nhiệt	Quạt làm mát của biến tần bị hỏng, đóng bụi dày đặc hoặc môi trường tủ điện quá nóng. Khắc phục: Vệ sinh tủ điện, xịt bụi nhôm tản nhiệt, thay quạt tản nhiệt mới.
oL (Over Load)	Lỗi quá tải	Chọn công suất biến tần nhỏ hơn công suất động cơ, hoặc động cơ phải kéo tải nặng liên tục. Khắc phục: Dùng ampe kìm đo dòng điện thực tế, nếu vượt quá dòng định mức của biến tần thì phải thay biến tần công suất lớn hơn.
Lv (Low Voltage)	Lỗi sụt áp	Nguồn điện lưới cấp vào bị yếu (dưới ngưỡng cho phép). Khắc phục: Kiểm tra lại đường dây cấp nguồn, các khởi động từ, aptomat tổng xem có bị lỏng tiếp điểm không.

(Nếu gặp các lỗi khó liên quan đến phần cứng bên trong, anh em hãy mang thiết bị tới bộ phận [xử lý lỗi biến tần] của chúng tôi để được đo đạc bằng máy móc chuyên dụng).

VI. Kết luận

Việc Cài Đặt Biến Tần Delta VFD-M không hề phức tạp nếu bạn hiểu đúng bản chất của mạch động lực, mạch điều khiển và trình tự thiết lập thông số lệnh chạy/tần số. Hãy luôn nhớ nguyên tắc an toàn điện: kiểm tra kỹ sơ đồ đấu nối trước khi đóng điện và cài đặt đúng các thông số bảo vệ động cơ (quá dòng, thời gian tăng/giảm tốc).

Hy vọng với hướng dẫn chi tiết trên, anh em kỹ thuật, thợ máy và các xưởng sản xuất có thể tự mình vận hành và khắc phục sự cố một cách nhanh chóng, đảm bảo dây chuyền hoạt động trơn tru.
