Cách Cài Đặt Biến Tần Delta VFD-B Chuẩn Kỹ Thuật, Dễ Hiểu 2026
Cài đặt biến tần Delta VFD-B sẽ dễ hơn nếu người dùng đi đúng trình tự kỹ thuật ngay từ đầu. Bài viết này hướng dẫn các bước quan trọng như kiểm tra nguồn cấp, đấu dây, reset mặc định, chọn nguồn lệnh chạy, chọn nguồn đặt tần số, cài tăng giảm tốc và nhập thông số motor theo cách ngắn gọn, dễ tra cứu.
I. Giới thiệu

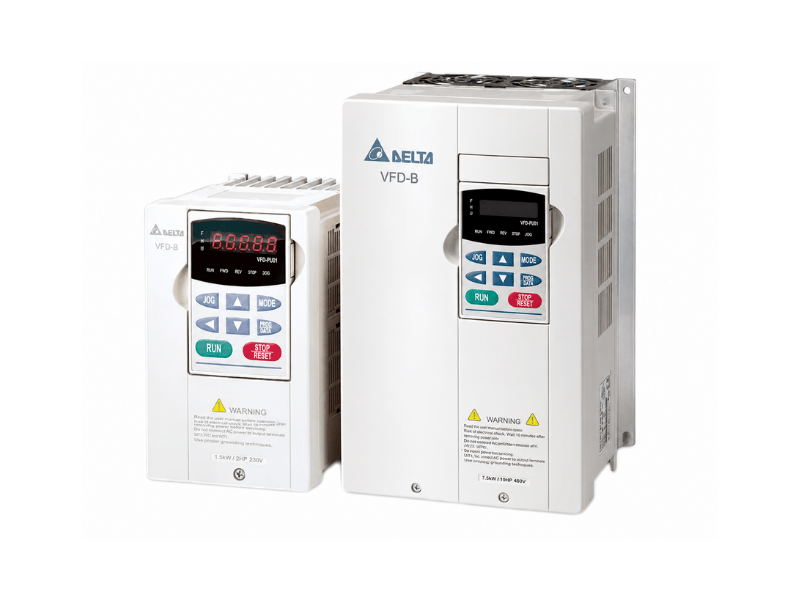

Biến tần Delta VFD-B là dòng AC motor drive được sử dụng phổ biến trong băng tải, bơm, quạt, máy đóng gói, máy khuấy, máy cuốn và nhiều dây chuyền sản xuất tự động. Đây là dòng biến tần dùng để điều khiển tốc độ động cơ cảm ứng ba pha, hỗ trợ nhiều phương thức điều khiển và phù hợp với nhiều ứng dụng công nghiệp.
Với người mới, cài đặt biến tần Delta VFD-B có thể gây khó khăn vì hệ thống tham số khá nhiều. Nếu không đi đúng thứ tự, người dùng dễ nhầm giữa nguồn lệnh chạy, nguồn đặt tần số, thời gian tăng giảm tốc và thông số motor.
Vì vậy, khi cài đặt biến tần Delta VFD-B, nên tập trung vào các bước cần thiết nhất: kiểm tra nguồn, đấu dây đúng, reset nếu cần, cài tần số, cài tăng giảm tốc, chọn nguồn điều khiển và nhập thông số motor.
1. Delta VFD-B phù hợp với ứng dụng nào
| Ứng dụng | Mục đích sử dụng |
| Băng tải | Điều chỉnh tốc độ, khởi động mềm, giảm giật cơ khí |
| Bơm nước | Điều chỉnh lưu lượng, hạn chế va đập thủy lực |
| Quạt hút | Điều chỉnh lưu lượng gió, tối ưu vận hành |
| Máy khuấy | Điều chỉnh tốc độ theo quy trình sản xuất |
| Máy cuốn | Kiểm soát tốc độ cuộn/xả vật liệu |
| Máy đóng gói | Đồng bộ tốc độ với dây chuyền |
Khi cài đặt biến tần Delta VFD-B, cần kiểm tra đúng điện áp cấp, công suất motor, dòng định mức motor, kiểu tải và yêu cầu vận hành thực tế. Không nên cài đặt theo cảm tính hoặc chỉ dựa vào công suất kW.
2. Trình tự cài đặt khuyến nghị
Để cài đặt biến tần Delta VFD-B an toàn, người dùng nên thực hiện theo thứ tự sau:
- Kiểm tra mã biến tần và nguồn cấp.
- Kiểm tra thông số motor.
- Kiểm tra điều kiện lắp đặt trong tủ điện.
- Đấu dây mạch động lực.
- Đấu dây mạch điều khiển nếu dùng terminal ngoài.
- Reset mặc định nếu cần.
- Cài tần số lớn nhất.
- Cài đặt tăng giảm tốc.
- Chọn nguồn lệnh chạy.
- Chọn nguồn đặt tần số.
- Cài thông số motor.
II. Kiểm tra trước khi cài đặt biến tần Delta VFD-B
Trước khi cài đặt biến tần Delta VFD-B, người dùng cần kiểm tra tem nhãn biến tần, tem motor và điều kiện lắp đặt. Đây là bước quan trọng để tránh cấp sai nguồn, chọn sai công suất hoặc nhập sai dữ liệu motor.
1. Kiểm tra nguồn cấp
Delta VFD-B có nhiều phiên bản điện áp khác nhau như một pha 230V, ba pha 230V, ba pha 460V hoặc ba pha 575V tùy model. Vì vậy, trước khi cấp nguồn cần kiểm tra đúng mã biến tần và nguồn điện thực tế tại tủ điện.
| Hạng mục | Nội dung cần kiểm tra |
| Mã biến tần | Đúng model Delta VFD-B đang sử dụng |
| Điện áp đầu vào | Phù hợp với nguồn thực tế |
| Số pha đầu vào | Một pha hoặc ba pha tùy model |
| Dòng đầu ra | Phù hợp với dòng định mức motor |
| Công suất | Phù hợp với tải thực tế |
Chân nguồn đầu vào:
| Chân đấu | Chức năng |
| R/L1 | Nguồn vào |
| S/L2 | Nguồn vào |
| T/L3 | Nguồn vào |
Lưu ý khi cài đặt biến tần Delta VFD-B:
- Nguồn vào chỉ đấu vào R/L1, S/L2, T/L3.
- Không cấp sai điện áp so với model biến tần.
- Không tự ý cấp nguồn một pha cho model ba pha nếu manual không cho phép.
- Cấp sai nguồn có thể làm biến tần báo lỗi hoặc hư hỏng phần công suất.
2. Kiểm tra thông số motor

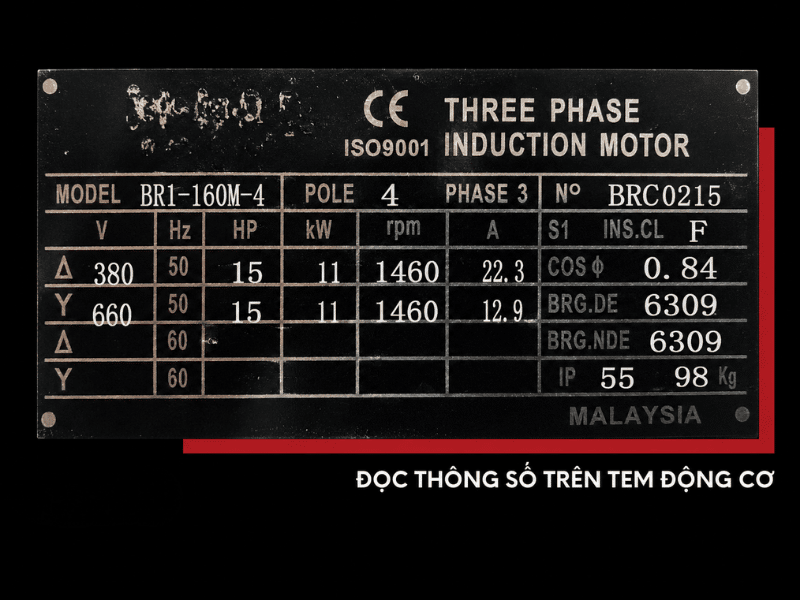

Khi cài đặt biến tần Delta VFD-B, thông số motor là phần bắt buộc phải kiểm tra. Người dùng cần đọc kỹ tem motor trước khi nhập tham số.
| Thông số motor | Ý nghĩa khi cài đặt |
| Công suất motor | Kiểm tra biến tần có phù hợp với tải không |
| Điện áp motor | Phải phù hợp với điện áp đầu ra biến tần |
| Dòng định mức | Dùng để cài bảo vệ quá tải motor |
| Tần số định mức | Thường là 50Hz tại Việt Nam |
| Tốc độ định mức | Dùng để kiểm tra tốc độ thực tế |
| Kiểu đấu dây | Sao hoặc tam giác tùy điện áp sử dụng |
Không nên chỉ cài tần số chạy mà bỏ qua dòng định mức motor. Nếu dòng motor cài sai, chức năng bảo vệ quá tải có thể hoạt động không chính xác.
3. Kiểm tra điều kiện lắp đặt
Cài đặt biến tần Delta VFD-B đúng không chỉ nằm ở tham số mà còn phụ thuộc vào môi trường lắp đặt. Biến tần cần được lắp thẳng đứng, có khoảng hở tản nhiệt và đặt trong tủ điện thông gió tốt.
Điều kiện lắp đặt cần chú ý:
- Lắp biến tần thẳng đứng trên bề mặt chắc chắn.
- Đảm bảo khoảng hở tản nhiệt theo công suất biến tần.
- Tránh bụi kim loại, hơi ẩm, nhiệt độ cao và rung động mạnh.
- Dây điều khiển nên đi tách riêng dây động lực.
- Dây analog không nên đi chung máng với dây motor.
- Đấu tiếp địa đúng cho cả biến tần và motor.
III. Đấu dây khi cài đặt biến tần Delta VFD-B
Đấu dây là bước quan trọng nhất khi cài đặt biến tần Delta VFD-B. Nếu đấu sai, việc chỉnh tham số sau đó gần như không còn ý nghĩa. Trước khi thao tác, cần ngắt nguồn và chờ tụ DC xả điện an toàn.
1. Nguyên tắc đấu dây bắt buộc
Theo manual Delta VFD-B, người dùng cần đặc biệt lưu ý các nguyên tắc sau:
- Nguồn vào đấu R/L1, S/L2, T/L3.
- Motor đấu U/T1, V/T2, W/T3.
- Không đấu nguồn lưới trực tiếp vào U/T1, V/T2, W/T3.
- Không đưa điện áp lưới vào chân điều khiển.
- Phải đấu tiếp địa cho biến tần và motor.
- Chỉ người có chuyên môn mới nên thực hiện lắp đặt, đấu dây và chạy thử.

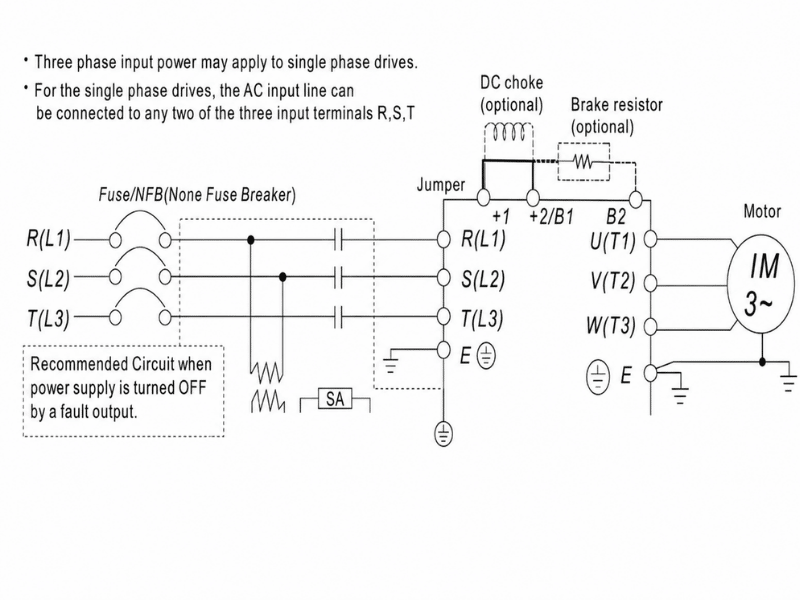

2. Đấu mạch động lực
| Vị trí | Chân đấu | Thiết bị kết nối |
| Nguồn vào | R/L1, S/L2, T/L3 | Nguồn AC qua MCB, MCCB hoặc cầu chì |
| Ngõ ra motor | U/T1, V/T2, W/T3 | Ba pha motor |
| Tiếp địa | PE/Ground | Tiếp địa tủ điện và motor |
Lưu ý:
Không nên dùng contactor ở ngõ ra biến tần để đóng cắt thường xuyên khi biến tần đang chạy. Nếu cần điều khiển chạy/dừng, hãy dùng lệnh RUN/STOP qua keypad hoặc terminal điều khiển.
3. Đấu mạch điều khiển chạy dừng
Delta VFD-B hỗ trợ chạy dừng bằng keypad hoặc terminal ngoài. Nếu dùng terminal, có thể sử dụng FWD, REV, DCM hoặc các ngõ vào đa chức năng MI tùy yêu cầu điều khiển.
| Chân điều khiển | Chức năng thường dùng |
| FWD | Lệnh chạy thuận |
| REV | Lệnh chạy ngược |
| DCM | Chân chung tín hiệu điều khiển |
| MI | Ngõ vào đa chức năng |
| +24V | Nguồn điều khiển nội bộ |

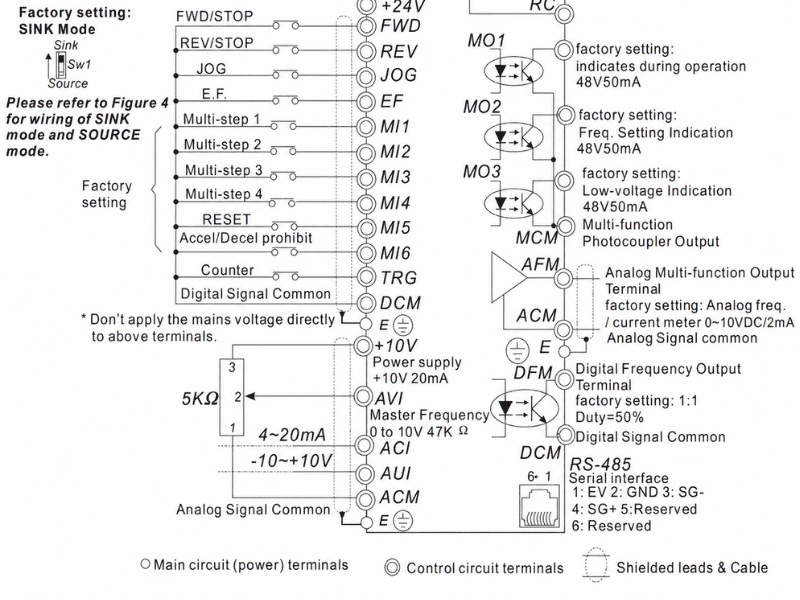

Khi cài đặt biến tần Delta VFD-B bằng terminal ngoài, cần kiểm tra đúng chế độ SINK/SOURCE và không đưa điện áp 220V hoặc 380V vào các chân điều khiển.

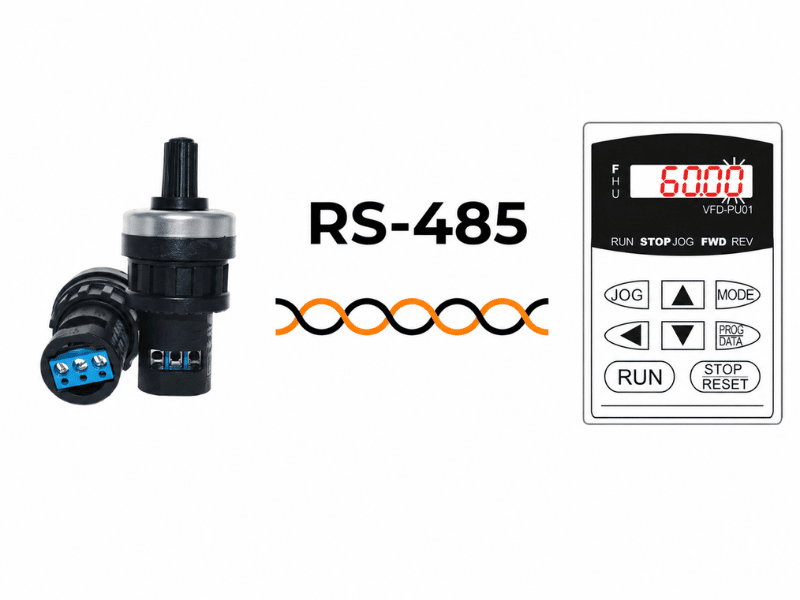

4. Đấu tín hiệu đặt tần số
Nếu đặt tốc độ bằng biến trở ngoài, có thể dùng +10V, AVI và ACM. Sử dụng biến trở 5kΩ cho tín hiệu 0 đến 10V.
| Cách đặt tần số | Tín hiệu/chân sử dụng | Ghi chú |
| Keypad | Bàn phím biến tần | Dễ dùng khi chạy thử |
| Biến trở ngoài | +10V, AVI, ACM | Tín hiệu 0 đến 10V |
| PLC analog áp | AVI, ACM | Tín hiệu 0 đến 10V |
| PLC analog dòng | ACI, ACM | Tín hiệu 4 đến 20mA |
| Truyền thông | RS-485 | Dùng với PLC/HMI |
Khi cài đặt biến tần Delta VFD-B, nếu chọn sai nguồn đặt tần số ở Pr.02-00, motor có thể chạy nhưng không thay đổi được tốc độ.
IV. Bảng tham số cài đặt biến tần Delta VFD-B cần nhớ
Khi cài đặt biến tần Delta VFD-B cho ứng dụng cơ bản, người dùng không cần chỉnh toàn bộ tham số. Nên tập trung vào các nhóm tham số dưới đây.
1. Bảng tham số cài đặt nhanh
| Nhóm cài đặt | Tham số | Chức năng | Giá trị/lưu ý |
| Reset | Pr.00-02 | Reset tham số | 09: hệ 50Hz; 10: hệ 60Hz |
| Tần số | Pr.01-00 | Tần số ngõ ra lớn nhất | Cài theo motor hoặc yêu cầu máy |
| Tăng tốc | Pr.01-09 | Thời gian tăng tốc thứ nhất | Tăng nếu tải nặng hoặc báo quá dòng |
| Giảm tốc | Pr.01-10 | Thời gian giảm tốc thứ nhất | Tăng nếu tải quán tính lớn hoặc báo quá áp |
| Đơn vị thời gian | Pr.01-23 | Đơn vị thời gian tăng giảm tốc | 00: 1s; 01: 0.1s; 02: 0.01s |
| Nguồn tần số | Pr.02-00 | Chọn nguồn đặt tần số | Keypad, AVI, ACI, AUI, RS-485 tùy ứng dụng |
| Nguồn chạy | Pr.02-01 | Chọn nguồn lệnh chạy | Keypad hoặc terminal ngoài |
| Dòng motor | Pr.07-00 | Dòng định mức motor | Cài theo tem motor |
| Dòng không tải | Pr.07-01 | Dòng không tải motor | Không nhầm với dòng định mức |
| Auto-tuning | Pr.07-05 | Tự nhận dạng thông số motor | 01: không chạy motor; 02: có chạy motor không tải |
2. Reset biến tần về mặc định
Khi cài đặt biến tần Delta VFD-B mới hoặc biến tần đã bị chỉnh quá nhiều, người dùng có thể reset về mặc định bằng Pr.00-02.
| Tham số | Giá trị | Chức năng |
| Pr.00-02 | 09 | Reset về mặc định hệ 50Hz |
| Pr.00-02 | 10 | Reset về mặc định hệ 60Hz |
Nên reset khi:
- Biến tần mới cần cài lại từ đầu.
- Không xác định được cấu hình cũ.
- Biến tần đã bị chỉnh quá nhiều tham số.
- Cần đưa về trạng thái cơ bản để chạy thử.
Không nên reset tùy tiện khi:
- Biến tần đang lắp trên máy cũ.
- Máy đang vận hành ổn định.
- Chưa ghi lại tham số cũ.
- Hệ thống có nhiều liên động terminal, analog, relay hoặc truyền thông.
V. Cài đặt tăng giảm tốc cho Delta VFD-B
Cài đặt tăng giảm tốc là phần rất quan trọng khi cài đặt biến tần Delta VFD-B, vì nó ảnh hưởng trực tiếp đến độ êm khi khởi động, thời gian dừng máy và khả năng hạn chế lỗi quá dòng, quá áp.

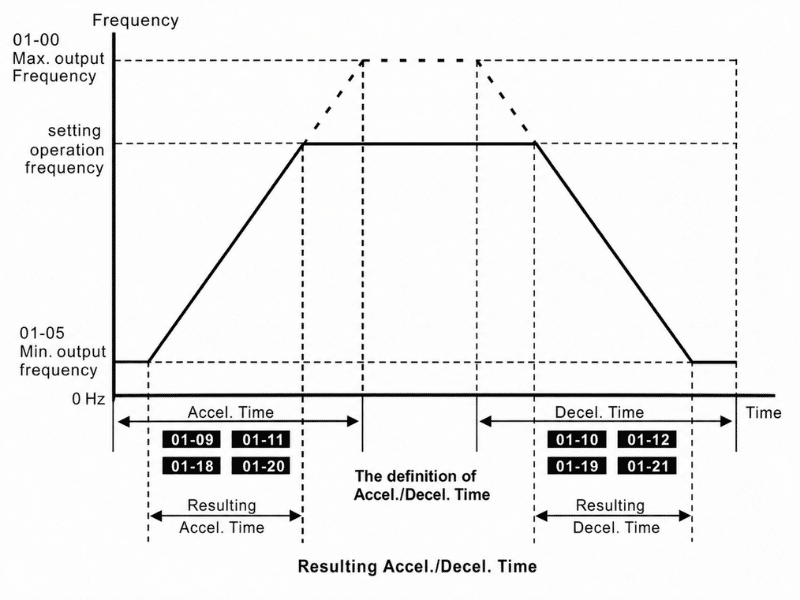

Với Delta VFD-B, thời gian tăng tốc là thời gian biến tần tăng từ 0Hz lên tần số ngõ ra lớn nhất Pr.01-00. Thời gian giảm tốc là thời gian biến tần giảm từ tần số ngõ ra lớn nhất Pr.01-00 về 0Hz. Vì vậy, khi cài đặt biến tần Delta VFD-B, cần hiểu rằng Pr.01-09 và Pr.01-10 có liên quan trực tiếp đến Pr.01-00.
1. Các tham số tăng giảm tốc cần nhớ
| Tham số | Chức năng | Cách cài gợi ý |
| Pr.01-00 | Tần số ngõ ra lớn nhất | Là mốc để tính thời gian tăng giảm tốc |
| Pr.01-09 | Thời gian tăng tốc thứ nhất | Cài thời gian tăng từ 0Hz lên Pr.01-00 |
| Pr.01-10 | Thời gian giảm tốc thứ nhất | Cài thời gian giảm từ Pr.01-00 về 0Hz |
| Pr.01-23 | Đơn vị thời gian tăng giảm tốc | Chọn đơn vị hiển thị/cài đặt thời gian |
2. Giá trị của Pr.01-23
| Giá trị | Đơn vị thời gian |
| 00 | 1 giây |
| 01 | 0.1 giây |
| 02 | 0.01 giây |
VI. Chọn nguồn lệnh chạy và nguồn đặt tần số
Đây là phần rất dễ nhầm khi cài đặt biến tần Delta VFD-B. Nếu chọn sai, biến tần có thể có nguồn nhưng không chạy, hoặc motor chạy nhưng không đổi được tốc độ.
1. Hai tham số quan trọng
| Tham số | Chức năng | Nếu cài sai sẽ gặp hiện tượng |
| Pr.02-00 | Chọn nguồn đặt tần số | Vặn biến trở không đổi tốc độ, chỉnh keypad không tác dụng |
| Pr.02-01 | Chọn nguồn lệnh chạy | Bấm RUN không chạy, đóng terminal ngoài không chạy |
2. Cách chọn theo nhu cầu
| Nhu cầu sử dụng | Nguồn lệnh chạy | Nguồn đặt tần số |
| Chạy thử nhanh | Keypad | Keypad |
| Chạy bằng nút nhấn, chỉnh tốc độ trên keypad | Terminal ngoài | Keypad |
| Chạy bằng nút nhấn, chỉnh bằng biến trở | Terminal ngoài | AVI |
| Điều khiển bằng PLC analog | Terminal ngoài | AVI/ACI |
| Điều khiển bằng PLC/HMI truyền thông | RS-485 | RS-485 |
VII. Cài thông số motor và auto-tuning
Sau khi cài các tham số cơ bản, người dùng cần nhập thông số motor để biến tần bảo vệ và điều khiển chính xác hơn. Khi cài đặt biến tần Delta VFD-B, cần đặc biệt chú ý nhóm Pr.07.
1. Cài dòng định mức motor
| Tham số | Chức năng | Cách hiểu đúng |
| Pr.07-00 | Dòng định mức motor | Cài theo dòng trên tem motor |
| Pr.07-01 | Dòng không tải motor | Không phải dòng định mức motor |
| Pr.07-05 | Auto-tuning | Dùng khi cần tự nhận dạng thông số motor |
Lưu ý quan trọng:
- Pr.07-00 mới là dòng định mức motor.
- Pr.07-01 là dòng không tải, không được nhầm với dòng định mức.
- Không nhập dòng motor theo cảm tính.
- Không chỉ dựa vào công suất kW.
- Dòng motor không nên vượt quá dòng đầu ra định mức của biến tần.
Cài đúng dòng motor giúp chức năng bảo vệ quá tải hoạt động chính xác hơn, đặc biệt với băng tải, máy khuấy, máy nén, tải nặng hoặc hệ thống chạy liên tục.
2. Cài auto-tuning khi cần
| Tham số | Giá trị | Chức năng | Điều kiện thực hiện |
| Pr.07-05 | 00 | Tắt auto-tuning | Không thực hiện tự nhận dạng |
| Pr.07-05 | 01 | Auto-tuning điện trở stator R1 | Motor không chạy |
| Pr.07-05 | 02 | Auto-tuning R1 và kiểm tra không tải | Motor sẽ chạy, cần tháo tải hoặc tách cơ cấu truyền động |
Không phải ứng dụng nào cũng bắt buộc auto-tuning. Với quạt, bơm, băng tải nhẹ hoặc ứng dụng chạy V/F cơ bản, người dùng có thể cài thông số cơ bản. Tuy nhiên, với tải cần mô men tốt ở tốc độ thấp, nên cân nhắc nhập đúng thông số motor và thực hiện auto-tuning theo điều kiện an toàn.
VIII. Kết luận
Cài đặt biến tần Delta VFD-B đúng cách là yếu tố quan trọng giúp động cơ vận hành ổn định, tối ưu hiệu suất, tiết kiệm năng lượng và hạn chế các sự cố phát sinh trong quá trình sử dụng. Để đạt hiệu quả cao nhất, người dùng cần thực hiện đầy đủ các bước từ kiểm tra đấu nối, thiết lập nguồn điều khiển, nhập chính xác thông số động cơ đến hiệu chỉnh thời gian tăng giảm tốc phù hợp với đặc tính tải thực tế.
Mỗi ứng dụng như băng tải, quạt, bơm, máy đóng gói hay máy cuốn đều có những yêu cầu cài đặt riêng. Vì vậy, việc lựa chọn và thiết lập thông số phù hợp không chỉ giúp hệ thống hoạt động ổn định mà còn góp phần kéo dài tuổi thọ thiết bị và nâng cao hiệu quả sản xuất.
