Cách cài đặt biến tần Delta CP2000 cho người mới đơn giản, dễ hiểu
Bài viết này hướng dẫn người mới từng bước quan trọng trong cách cài đặt biến tần Delta CP2000 như kiểm tra đấu nối, reset mặc định, nhập thông số motor, chọn lệnh chạy, chọn nguồn tần số và xử lý lỗi cơ bản khi vận hành.

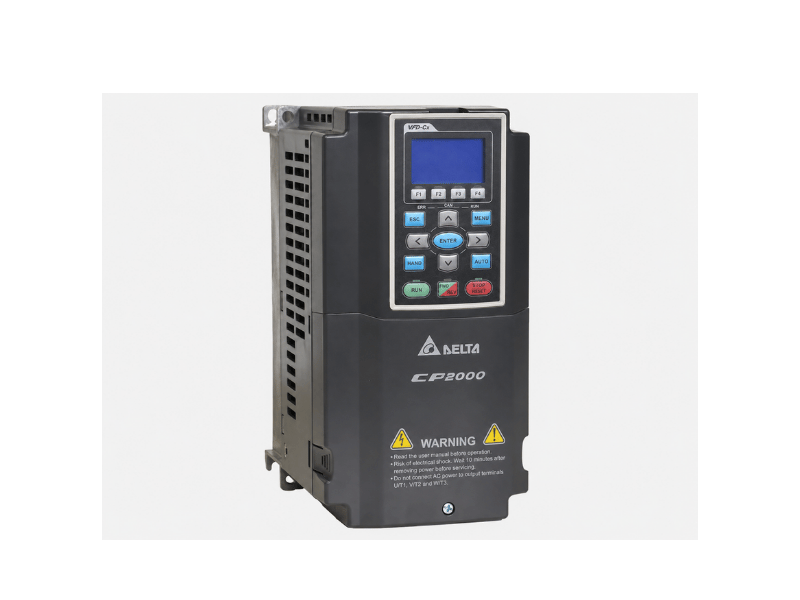

I. Tổng quan về biến tần Delta CP2000
1. Delta CP2000 phù hợp với ứng dụng nào
Delta CP2000 là dòng biến tần chuyên dùng cho các tải bơm, quạt và những hệ thống cần điều khiển lưu lượng hoặc áp suất. Thiết bị thường được lắp trong hệ thống HVAC, cấp thoát nước, xử lý nước thải, quạt thông gió, tháp giải nhiệt và các dây chuyền có tải mô men biến thiên.
Với nhóm tải này, khi giảm tốc độ motor, công suất tiêu thụ có thể giảm đáng kể so với phương án chạy trực tiếp qua lưới điện rồi điều tiết bằng van hoặc damper. Vì vậy, cách cài đặt biến tần Delta CP2000 đúng không chỉ giúp motor vận hành ổn định hơn mà còn góp phần tiết kiệm điện năng, giảm dòng khởi động và kéo dài tuổi thọ thiết bị.
2. Vì sao người mới nên cài theo trình tự
Người mới thường gặp lỗi khi vào thẳng thông số và chỉnh theo kinh nghiệm mà chưa kiểm tra đấu nối, chưa reset biến tần hoặc chưa nhập đúng thông số motor. Đây là lý do cách cài đặt biến tần Delta CP2000 cần được thực hiện theo từng bước rõ ràng, thay vì chỉnh thông số một cách cảm tính.
Những sai sót này có thể dẫn đến:
- Motor chạy sai chiều.
- Motor rung hoặc phát tiếng ồn bất thường.
- Báo lỗi quá dòng.
- Không nhận lệnh chạy từ terminal.
- Không điều khiển được tốc độ.
Để hạn chế rủi ro, nên thực hiện theo trình tự:
- Kiểm tra phần cứng.
- Reset biến tần.
- Nhập thông số motor.
- Chọn nguồn lệnh chạy.
- Chọn nguồn đặt tần số.
- Cài thời gian tăng giảm tốc.
- Chạy thử ở tần số thấp.
Khi nắm đúng trình tự, cách cài đặt biến tần Delta CP2000 sẽ trở nên dễ hiểu hơn, đặc biệt với kỹ thuật viên mới tiếp xúc dòng CP2000 hoặc lần đầu cài đặt biến tần cho hệ bơm, quạt.
II. Kiểm tra đấu nối trước khi cài đặt

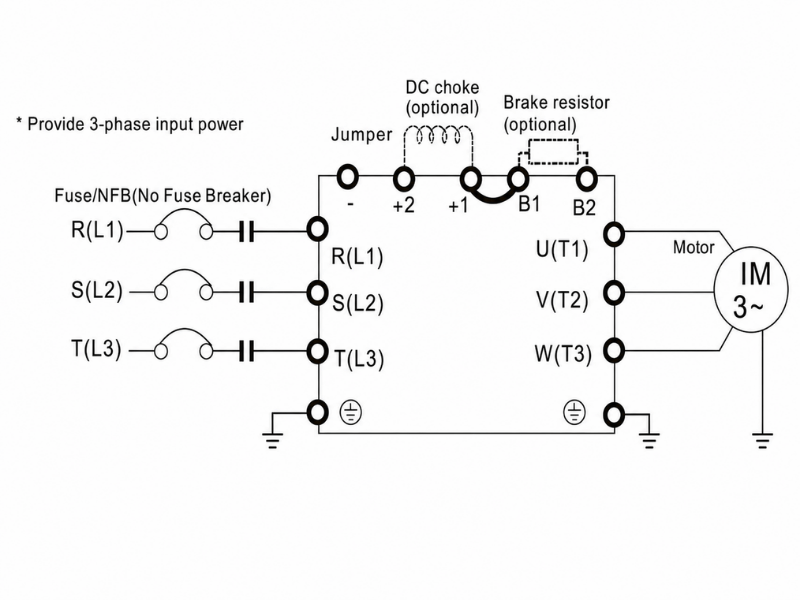

1. Kiểm tra nguồn vào và ngõ ra motor
Trước khi cấp nguồn, cần kiểm tra kỹ mạch động lực. Đây là bước đầu tiên trong cách cài đặt biến tần Delta CP2000 vì chỉ cần đấu sai nguồn vào hoặc ngõ ra motor, biến tần có thể báo lỗi hoặc hư hỏng phần công suất.
| Vị trí | Chân đấu nối |
| Nguồn vào biến tần | R, S, T |
| Ngõ ra motor | U, V, W |
Lưu ý:
- Không cấp nguồn lưới trực tiếp vào U, V, W.
- MCCB, MCB hoặc contactor nên đặt ở phía nguồn vào.
- Kiểm tra kỹ các đầu cos và điểm siết dây.
Khi thực hiện cách cài đặt biến tần Delta CP2000, người mới cần phân biệt rõ chân nguồn vào và chân ngõ ra motor. Nguồn điện chỉ được đưa vào R, S, T, còn U, V, W là ngõ ra cấp cho động cơ. Việc kiểm tra kỹ trước khi cấp nguồn giúp giảm rủi ro cháy nổ và tránh lỗi không đáng có khi chạy thử.
2. Kiểm tra tiếp địa và motor
Biến tần và motor cần được nối đất đúng kỹ thuật để:
- Tăng độ an toàn.
- Giảm nhiễu điện từ.
- Giảm dòng rò.
- Tăng độ ổn định tín hiệu điều khiển.
Trong cách cài đặt biến tần Delta CP2000, tiếp địa là phần nhiều người mới dễ bỏ qua nhưng lại ảnh hưởng trực tiếp đến độ ổn định của hệ thống. Đặc biệt trong các tủ điện có PLC, HMI, cảm biến áp suất hoặc tín hiệu analog, nối đất không tốt có thể gây nhiễu và làm tín hiệu điều khiển không ổn định.
Trước khi đấu motor vào biến tần nên kiểm tra:
- Tình trạng cách điện.
- Hộp cực motor.
- Dây đấu nối.
- Bạc đạn.
- Tình trạng tải cơ khí.
Nếu motor bị chạm chập hoặc kẹt cơ khí, biến tần có thể báo lỗi ngay khi chạy thử. Vì vậy, cách cài đặt biến tần Delta CP2000 không chỉ là thao tác trên keypad mà còn bao gồm cả việc kiểm tra motor và tải cơ khí trước khi vận hành.

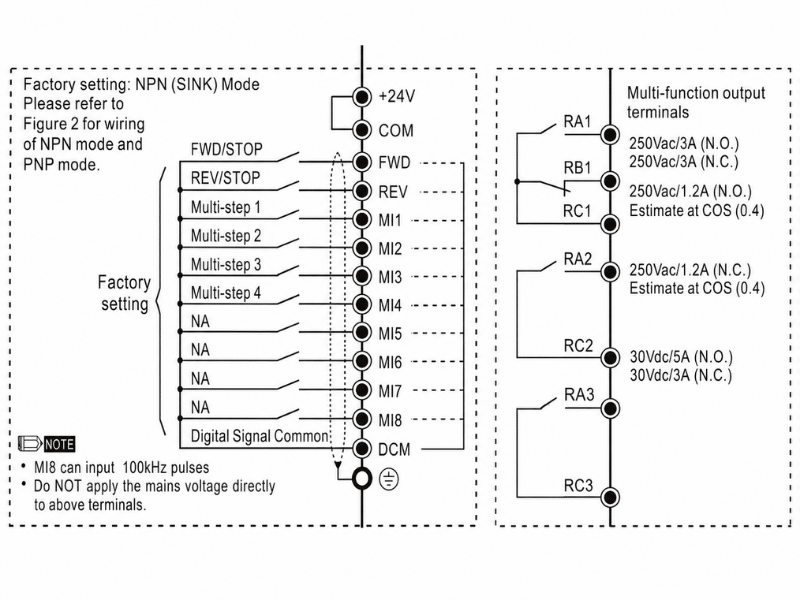

3. Kiểm tra mạch điều khiển
Nếu điều khiển bằng nút nhấn ngoài:
| Chân | Chức năng |
| FWD | Chạy thuận |
| REV | Chạy nghịch |
| DCM | Chân common |

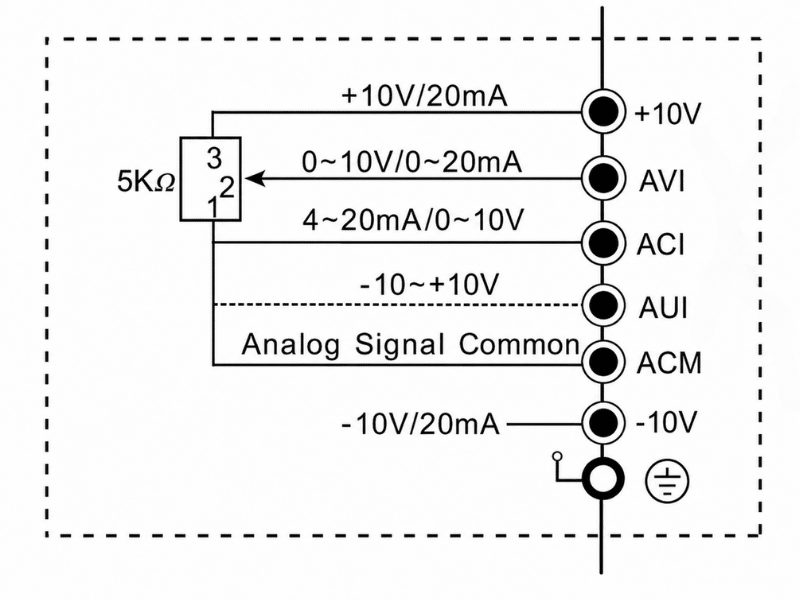

Nếu điều khiển tốc độ bằng tín hiệu analog:
| Chân | Chức năng |
| AVI | Điện áp 0–10V |
| ACI | Dòng 4–20mA |
| ACM | Common analog |
Dây tín hiệu nên đi riêng khỏi dây động lực để hạn chế nhiễu.
Khi cài đặt biến tần Delta CP2000 cho tủ điện thực tế, phần mạch điều khiển cần được kiểm tra cẩn thận không kém mạch động lực. Nếu đấu sai chân FWD, REV, DCM hoặc cấu hình sai nguồn lệnh chạy, biến tần có thể không nhận lệnh RUN dù thông số motor đã cài đúng.
III. Reset biến tần và nhập thông số motor
1. Reset biến tần về mặc định
Khi cài mới hoặc tiếp nhận biến tần đã qua sử dụng, nên reset về mặc định trước khi cấu hình. Đây là bước quan trọng trong cách cài đặt biến tần Delta CP2000 vì các thông số cũ có thể đã bị thay đổi theo một ứng dụng khác, gây khó khăn khi chạy thử.
| Thông số | Giá trị | Chức năng |
| Pr.00-02 | 9 | Reset mặc định hệ 50Hz |
Sau khi reset cần kiểm tra lại toàn bộ thông số trước khi vận hành.
Tại Việt Nam, phần lớn hệ thống sử dụng tần số 50Hz, vì vậy giá trị reset thường dùng là 9. Sau khi reset, biến tần sẽ trở về trạng thái mặc định theo hệ 50Hz. Tuy nhiên, người dùng vẫn cần tiếp tục cài lại thông số motor, nguồn lệnh chạy, nguồn đặt tần số và thời gian tăng giảm tốc theo đúng yêu cầu thực tế.
2. Nhập thông số vận hành cơ bản
Sau khi reset, tiến hành cài đặt các thông số cơ bản. Trong cách cài đặt biến tần Delta CP2000, nhóm thông số này quyết định giới hạn tần số, tần số cơ bản và điện áp ngõ ra của motor.
| Thông số | Ý nghĩa | Giá trị tham khảo |
| Pr.01-00 | Tần số vận hành tối đa | 50Hz |
| Pr.01-01 | Tần số cơ bản motor | Theo nameplate |
| Pr.01-02 | Điện áp ngõ ra tối đa | 380V hoặc 400V |
Lưu ý:
- Pr.01-02 là điện áp.
- Không nhập giá trị 50Hz vào Pr.01-02.
Một lỗi khá phổ biến khi người mới học cách cài đặt biến tần Delta CP2000 là nhầm Pr.01-02 thành thông số tần số. Thực tế, Pr.01-02 là thông số điện áp ngõ ra tối đa, cần nhập theo điện áp ghi trên nhãn động cơ. Nếu motor ghi 380V thì cài 380V, nếu motor ghi 400V thì cài 400V tùy hệ thống.
3. Nhập thông số nameplate motor
Đây là nhóm thông số rất quan trọng đối với khả năng bảo vệ và điều khiển động cơ. Nếu muốn cách cài đặt biến tần Delta CP2000 đạt hiệu quả tốt, người dùng không nên bỏ qua bước nhập thông số theo nameplate motor.
| Thông số | Ý nghĩa |
| Pr.05-01 | Dòng định mức motor |
| Pr.05-02 | Công suất định mức motor |
| Pr.05-03 | Tốc độ định mức motor |
| Pr.05-04 | Số cực động cơ |
Nên nhập đúng theo thông tin trên nhãn động cơ.
Việc nhập đúng dòng điện, công suất, tốc độ và số cực giúp biến tần bảo vệ motor chính xác hơn. Khi thông số motor sai, biến tần có thể báo lỗi không đúng, motor chạy yếu hoặc dòng điện hiển thị không sát thực tế. Vì vậy, trong cách cài đặt biến tần Delta CP2000, bước này nên được thực hiện cẩn thận trước khi chạy thử.
IV. Cài đặt Auto-tuning cho Delta CP2000
1. Auto-tuning là gì
Auto-tuning là quá trình biến tần tự động nhận dạng các thông số đặc tính của motor nhằm tối ưu khả năng điều khiển. Trong cách cài đặt biến tần Delta CP2000, bước này thường được thực hiện sau khi đã nhập đúng thông số nameplate motor.
Bước này đặc biệt hữu ích khi:
- Chạy chế độ vector.
- Tải yêu cầu mô men ổn định.
- Motor hoạt động ở nhiều dải tốc độ.
Nếu không thực hiện Auto-tuning, motor vẫn có thể chạy ở một số ứng dụng cơ bản. Tuy nhiên, với các hệ thống yêu cầu điều khiển ổn định hơn, motor có thể bị rung, dòng cao hoặc mô men yếu ở tốc độ thấp. Vì vậy, khi triển khai cách cài đặt biến tần Delta CP2000 cho hệ bơm, quạt hoặc tải cần độ ổn định cao, Auto-tuning là bước nên cân nhắc.
2. Cách chọn chế độ Auto-tuning
| Pr.05-00 | Chức năng |
| 1 | Auto-tuning động (motor quay) |
| 2 | Auto-tuning tĩnh (motor không quay) |
Khuyến nghị:
- Chọn chế độ 1 khi có thể tháo tải hoặc bảo đảm an toàn.
- Chọn chế độ 2 khi không muốn motor quay trong quá trình nhận dạng.
Sau khi cài đặt, nhấn RUN trên keypad để bắt đầu Auto-tuning.
V. Cài lệnh chạy và lệnh đặt tần số
1. Cài lệnh chạy bằng Pr.00-21
Pr.00-21 dùng để chọn nguồn nhận lệnh RUN/STOP. Đây là một trong những thông số quan trọng nhất trong cách cài đặt biến tần Delta CP2000, vì nếu cài sai nguồn lệnh chạy, biến tần sẽ không chạy dù đã cấp nguồn và nhập đúng thông số motor.
| Giá trị | Nguồn lệnh chạy |
| 0 | Keypad |
| 1 | Terminal ngoài |
| 2 | RS485 |
Khi chạy thử ban đầu, người mới nên chọn keypad để dễ kiểm tra RUN, STOP và chiều quay motor. Sau khi motor chạy ổn định, có thể chuyển sang terminal ngoài nếu tủ điện dùng nút nhấn, công tắc, relay hoặc tín hiệu từ PLC. Nếu hệ thống điều khiển bằng PLC, HMI qua truyền thông, có thể chọn RS485 theo yêu cầu thực tế.
2. Cài lệnh đặt tần số bằng Pr.00-20
Pr.00-20 dùng để chọn nguồn đặt tốc độ. Đây là thông số rất dễ nhầm trong cách cài đặt biến tần Delta CP2000 vì nhiều người mới chưa phân biệt rõ giữa nguồn lệnh chạy và nguồn đặt tần số.
| Giá trị | Nguồn đặt tần số |
| 0 | Keypad |
| 1 | RS485 |
| 2 | Analog ngoài |
Như vậy, nếu sử dụng:
- Biến trở ngoài.
- Tín hiệu 0–10V.
- Tín hiệu 4–20mA.
Thì phải cài:
Pr.00-20 = 2
Cần nhớ rằng Pr.00-21 là nguồn lệnh chạy, còn Pr.00-20 là nguồn đặt tần số. Nếu dùng nút nhấn ngoài để chạy dừng và biến trở ngoài để chỉnh tốc độ, người dùng phải cài Pr.00-21 bằng 1 và Pr.00-20 bằng 2. Đây là điểm rất quan trọng trong cách cài đặt biến tần Delta CP2000 cho tủ điện thực tế.
3. Ví dụ cài đặt dễ hiểu cho người mới
Trường hợp 1: Chạy thử bằng bàn phím
| Thông số | Giá trị |
| Pr.00-21 | 0 |
| Pr.00-20 | 0 |
Người vận hành có thể RUN/STOP và chỉnh tốc độ trực tiếp trên keypad.
Trường hợp 2: Nút nhấn ngoài và biến trở chỉnh tốc độ
| Thông số | Giá trị |
| Pr.00-21 | 1 |
| Pr.00-20 | 2 |

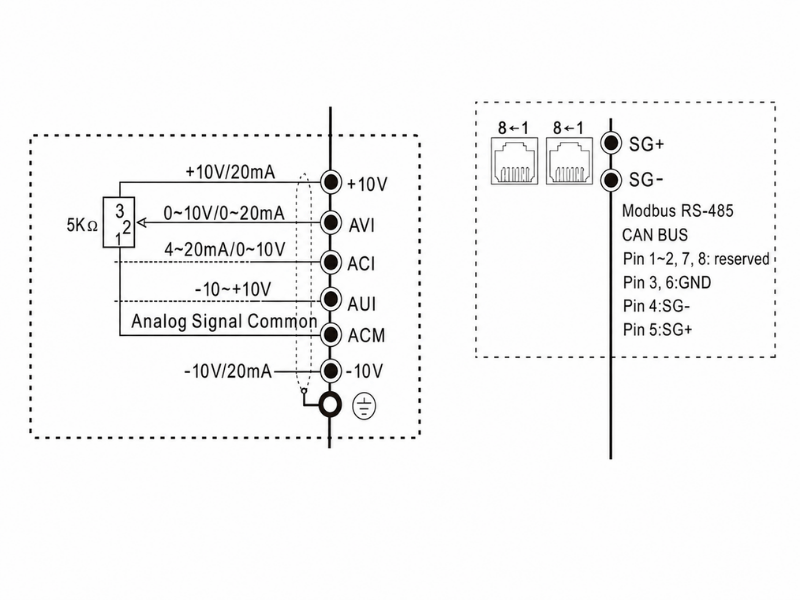

Trường hợp 3: Điều khiển bằng PLC hoặc HMI
| Thông số | Giá trị |
| Pr.00-21 | 2 |
| Pr.00-20 | 1 |
Ngoài ra cần cấu hình:
- Địa chỉ truyền thông.
- Baudrate.
- Giao thức Modbus RTU.
- Format truyền thông.
Các ví dụ trên giúp người mới hình dung cách cài đặt biến tần Delta CP2000 theo từng tình huống thực tế. Nếu chỉ test tại bàn, nên dùng keypad. Nếu lắp tủ điện có nút nhấn và biến trở, nên dùng terminal ngoài kết hợp analog. Nếu điều khiển qua PLC hoặc HMI, cần cấu hình thêm truyền thông RS485.
VI. Cài thời gian tăng giảm tốc và xử lý lỗi cơ bản

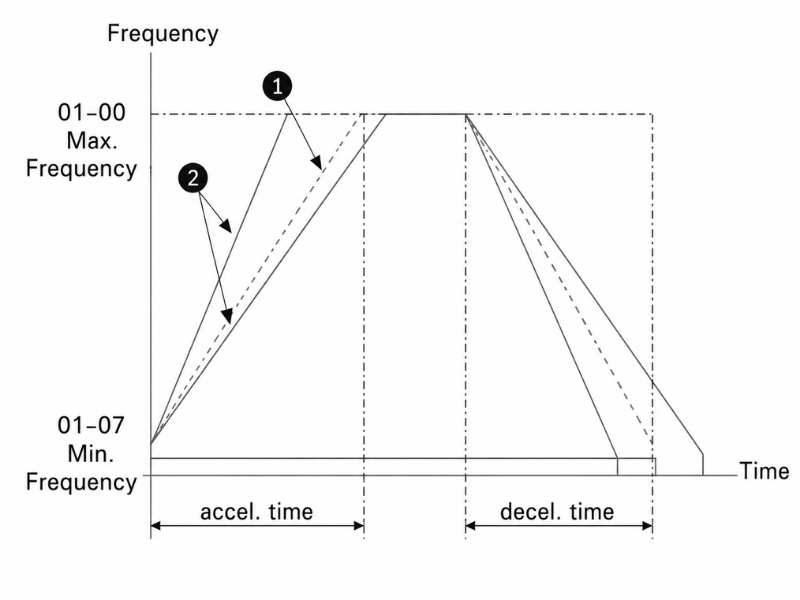

1. Cài thời gian tăng tốc
Thông số:
| Thông số | Chức năng |
| Pr.01-12 | Thời gian tăng tốc |
Khuyến nghị:
- Không cài quá ngắn.
- Điều chỉnh phù hợp với tải thực tế.
- Giảm nguy cơ báo lỗi quá dòng.
Trong cách cài đặt biến tần Delta CP2000, thời gian tăng tốc ảnh hưởng trực tiếp đến dòng khởi động và độ êm của hệ thống. Nếu thời gian tăng tốc quá ngắn, motor có thể kéo dòng lớn, tải cơ khí bị giật hoặc biến tần báo lỗi quá dòng khi tăng tốc.
Với ứng dụng bơm và quạt, nên cài thời gian tăng tốc ở mức vừa phải rồi điều chỉnh theo thực tế. Tăng tốc mềm giúp hạn chế sốc đường ống, giảm rung cơ khí và bảo vệ hệ thống tốt hơn. Đây là một điểm quan trọng khi áp dụng cách cài đặt biến tần Delta CP2000 cho hệ thống cấp nước, HVAC hoặc quạt công nghiệp.
2. Cài thời gian giảm tốc
Thông số:
| Thông số | Chức năng |
| Pr.01-13 | Thời gian giảm tốc |
Khuyến nghị:
- Thường đặt dài hơn thời gian tăng tốc.
- Phù hợp với tải quán tính lớn như bơm và quạt.
- Nếu xuất hiện lỗi quá áp khi dừng, nên tăng giá trị Pr.01-13.
Khi giảm tốc quá nhanh, năng lượng hồi về DC bus có thể làm biến tần báo lỗi quá áp, đặc biệt với quạt lớn hoặc tải có quán tính cao. Vì vậy, cách cài đặt biến tần Delta CP2000 cho nhóm tải này thường ưu tiên thời gian giảm tốc dài hơn một chút để hệ thống dừng êm hơn.
Nếu biến tần báo lỗi quá áp khi dừng, không nên vội kết luận thiết bị hỏng. Trước tiên, hãy kiểm tra điện áp nguồn và tăng thời gian giảm tốc Pr.01-13. Đây là cách xử lý đơn giản nhưng hiệu quả trong nhiều trường hợp vận hành thực tế.
3. Một số lỗi thường gặp khi cài Delta CP2000
A. Nhóm lỗi thấp áp
Mã lỗi: LvA, Lvd, Lvn, LvS
Nguyên nhân thường gặp:
- Điện áp nguồn thấp.
- Mất pha.
- Tiếp điểm contactor kém.
- Dây nguồn lỏng.
B. Nhóm lỗi quá áp
Mã lỗi: ovA, ovd, ovn, ovS
Nguyên nhân thường gặp:
- Điện áp nguồn cao.
- Giảm tốc quá nhanh.
- Tải có quán tính lớn.
C. Nhóm lỗi quá dòng
Mã lỗi ocA, ocd, ocn
Nguyên nhân thường gặp:
- Tải cơ khí quá nặng.
- Motor gặp sự cố.
- Thông số motor nhập sai.
- Thời gian tăng giảm tốc chưa phù hợp.
Khi xử lý lỗi, người mới nên quay lại kiểm tra theo đúng trình tự cài đặt biến tần Delta CP2000. Trước tiên kiểm tra nguồn, dây đấu, motor và tải cơ khí, sau đó mới kiểm tra thông số. Cách làm này giúp tránh việc chỉnh thông số quá nhiều nhưng không giải quyết đúng nguyên nhân gốc.
VII. Kết luận
Cài đặt đúng biến tần Delta CP2000 không chỉ giúp hệ thống vận hành ổn định mà còn nâng cao hiệu quả tiết kiệm điện và kéo dài tuổi thọ thiết bị. Trong quá trình chạy thử, người dùng nên khởi động ở tốc độ thấp để kiểm tra chiều quay, độ ổn định của động cơ và khả năng đáp ứng của tải trước khi đưa hệ thống vào hoạt động ở công suất thực tế.
Nếu cần tư vấn lựa chọn biến tần Delta CP2000 phù hợp, hỗ trợ cài đặt, cấu hình thông số hoặc xử lý sự cố kỹ thuật, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu. Với kinh nghiệm trong lĩnh vực tự động hóa công nghiệp, chúng tôi cung cấp sản phẩm chính hãng, tư vấn giải pháp tối ưu cho từng ứng dụng và hỗ trợ kỹ thuật nhanh chóng. Bên cạnh đó, chính sách hậu mãi chuyên nghiệp, bảo hành rõ ràng và đồng hành lâu dài sau bán hàng sẽ giúp khách hàng yên tâm trong quá trình vận hành và khai thác hệ thống.
