Hướng Dẫn Cài Đặt Biến Tần Delta VFD-EL Chuẩn Kỹ Thuật

Biến tần Delta VFD-EL là một trong những dòng sản phẩm kích thước nhỏ gọn, hiệu suất cao và được sử dụng rộng rãi nhất trong các tủ điện tự động hóa hiện nay. Nhờ mức giá hợp lý và độ bền bỉ, dòng biến tần này đáp ứng xuất sắc các tác vụ điều khiển động cơ vừa và nhỏ. Tuy nhiên, đối với nhiều anh em kỹ thuật mới tiếp xúc hoặc các chủ xưởng muốn tự bảo trì thiết bị, việc thao tác với thông số đôi khi gặp khó khăn.

Trong bài viết này, đội ngũ kỹ sư từ Tự động hóa Toàn Cầu sẽ hướng dẫn bạn cách cài đặt biến tần Delta VFD-EL từ A đến Z. Nội dung được trình bày theo lối thực chiến, bám sát các ứng dụng thực tế để bạn có thể áp dụng ngay vào công việc.

I. Tổng quan về dòng biến tần Delta VFD-EL

Trước khi đi sâu vào các bước đấu nối và cài đặt, chúng ta cần hiểu rõ thiết bị mình đang thao tác có đặc tính gì để ứng dụng cho đúng.

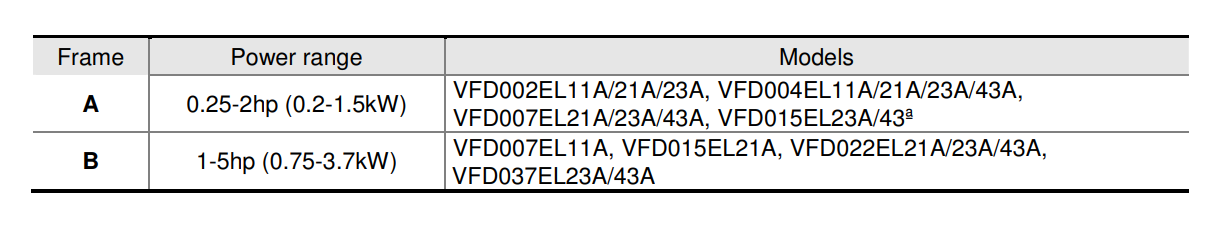

1. Đặc điểm nổi bật và dải công suất

Delta VFD-EL là dòng biến tần AC vi mô đa chức năng. Điểm mạnh lớn nhất của dòng này là thiết kế cho phép lắp đặt sát nhau giúp tiết kiệm tối đa không gian tủ điện, đồng thời tích hợp sẵn bộ lọc EMI và hỗ trợ giao thức truyền thông RS-485. Dải công suất phổ biến của VFD-EL thường từ 0.2kW đến 3.7kW, hỗ trợ điện áp đầu vào 1 pha 220V, 3 pha 220V hoặc 3 pha 380V.

2. Ứng dụng thực tế tại nhà máy, công xưởng

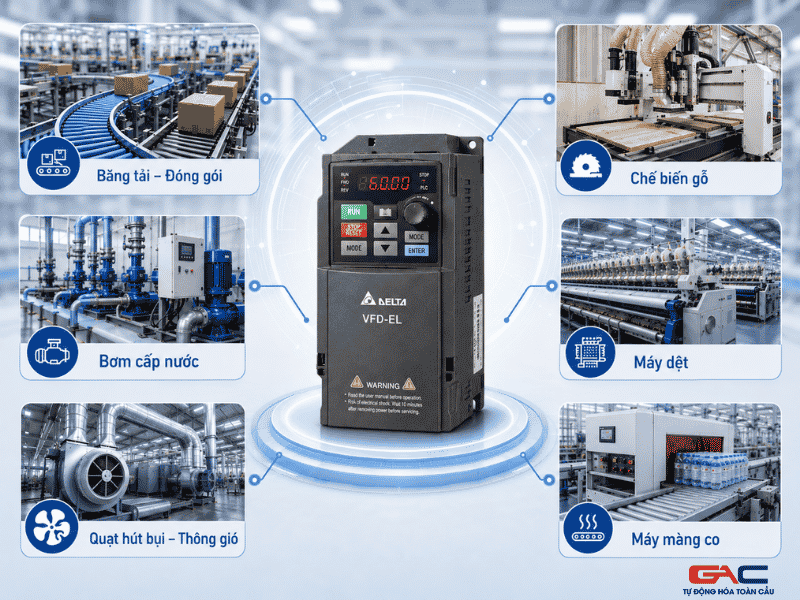

Với cấu hình trên, VFD-EL cực kỳ phù hợp cho các cơ cấu truyền động cơ bản không đòi hỏi tải quá nặng. Trong thực tế đi công trình, Tự động hóa Toàn Cầu thường ứng dụng dòng này cho:

• Hệ thống băng tải tự động, băng chuyền đóng gói.
• Bơm cấp nước sạch, bơm điều áp, quạt hút bụi, quạt thông gió.
• Máy gia công chế biến gỗ, máy dệt, máy màng co.

II. Sơ đồ và cách đấu dây biến tần Delta chuẩn kỹ thuật

Để cài đặt biến tần Delta VFD-EL thành công, bước đấu dây (wiring) phải tuyệt đối chính xác. Đấu sai nguồn có thể gây cháy nổ bo mạch ngay lập tức. Hãy đảm bảo bạn đã ngắt toàn bộ điện trước khi thao tác.

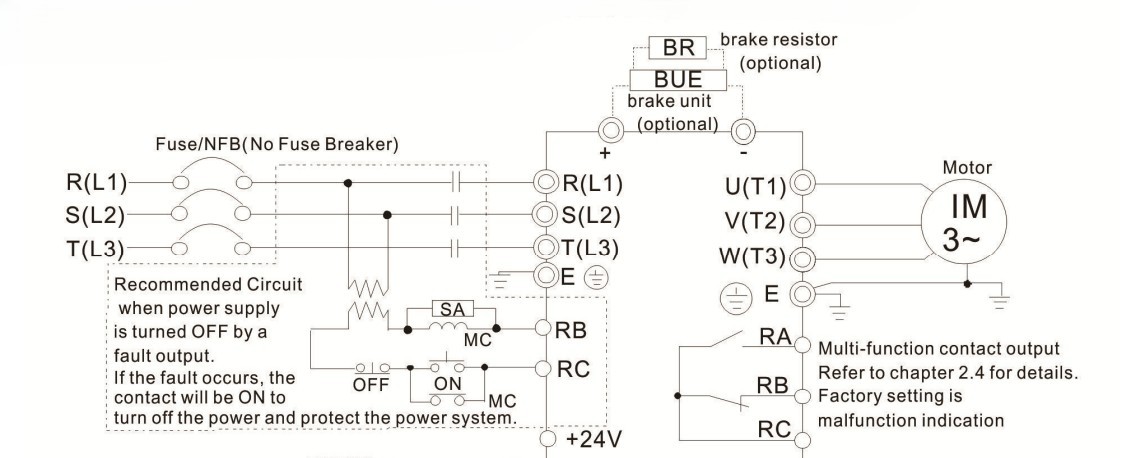

1. Đấu nối mạch động lực

• Nguồn cấp vào: Tùy thuộc vào model biến tần mà bạn cấp nguồn tương ứng.
  • Với biến tần 1 pha 220V: Cấp nguồn L, N vào chân L1 và L2.
  • Với biến tần 3 pha (220V hoặc 380V): Cấp nguồn R, S, T vào các chân L1, L2, L3.
• Ngõ ra động cơ (Output): Các chân U, V, W được nối trực tiếp vào 3 pha của động cơ.
• Tiếp địa (PE): Đừng quên nối chân E xuống vỏ tủ điện hoặc cọc tiếp địa để chống nhiễu và đảm bảo an toàn điện giật.

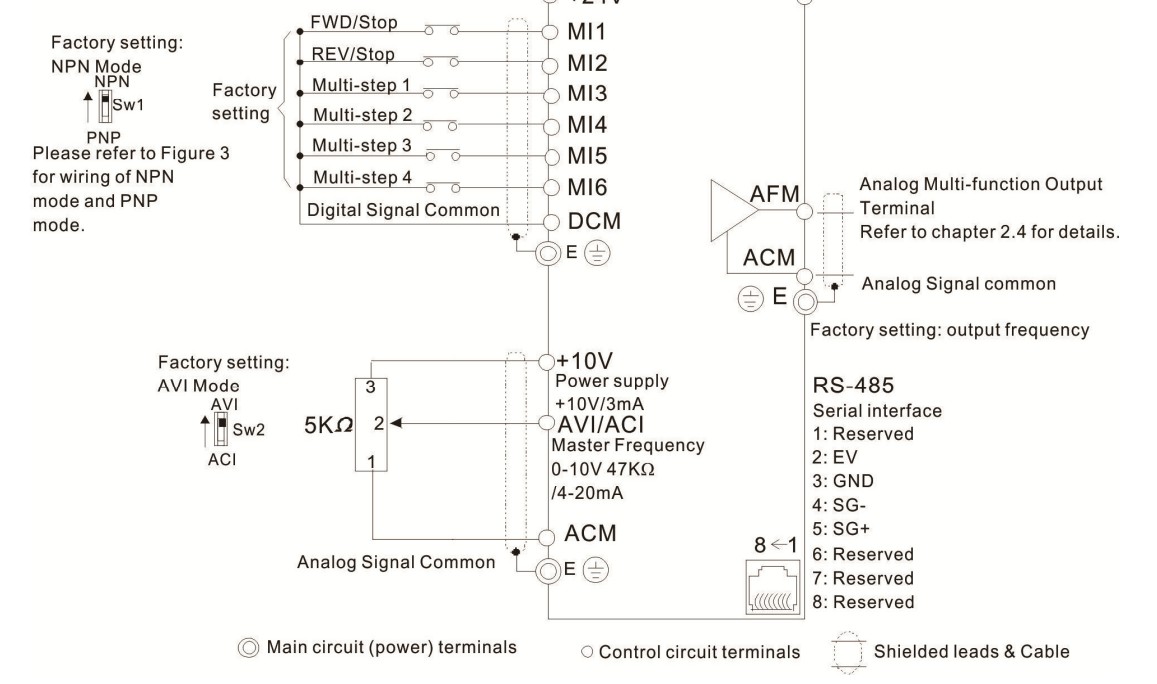

2. Đấu nối mạch điều khiển

Trong thực tế, thợ kỹ thuật ít khi bấm chạy trực tiếp trên bàn phím biến tần mà thường đưa nút nhấn/công tắc và núm vặn tốc độ ra ngoài mặt tủ điện để công nhân dễ thao tác. Cách đấu dây biến tần Delta cho trường hợp này như sau:

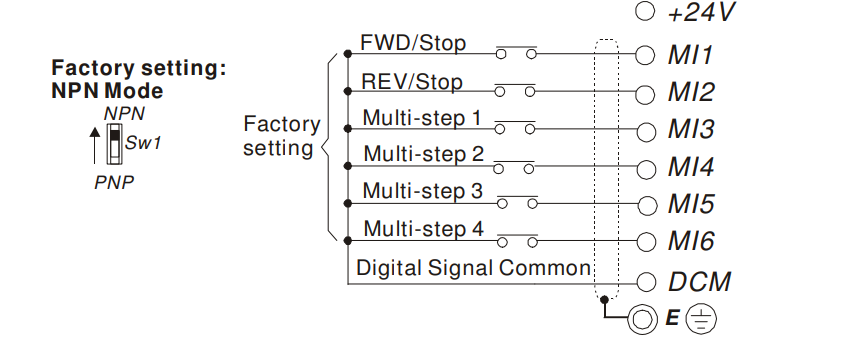

• Chạy/Dừng bằng công tắc ngoài: Nối 1 chân của công tắc xoay (hoặc nút nhấn duy trì) vào chân MI1 (Chạy thuận – FWD), chân còn lại của công tắc nối vào chân DCM (Chân chung).
• Điều chỉnh tốc độ bằng biến trở: Sử dụng biến trở 10k Ohm. Chân giữa của biến trở nối vào chân AVI (nhận tín hiệu 0-10V), hai chân bìa nối vào chân +10V và ACM.

Mẹo thực chiến: Nếu muốn đảo chiều quay động cơ, bạn đấu thêm một công tắc vào chân MI2 (Chạy nghịch – REV) và DCM.

III. Các bước cài đặt biến tần Delta VFD-EL chi tiết

Sau khi đã hoàn tất phần cứng, hãy cấp nguồn và bắt đầu lập trình theo cuốn tài liệu biến tần Delta (User Manual). Dưới đây là các nhóm thông số cốt lõi nhất bạn cần quan tâm.

Tải ngay Manual biến tần Delta VFD-EL: TẠI ĐÂY

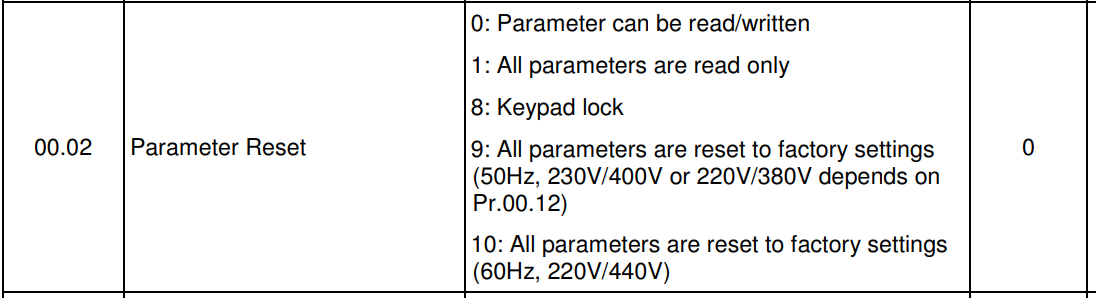

1. Trả về mặc định nhà sản xuất

Nếu bạn mua lại biến tần cũ hoặc vô tình cài sai quá nhiều thông số mà không nhớ, bước đầu tiên là phải Reset thiết bị về trạng thái xuất xưởng.

• Vào thông số 00.02, cài đặt giá trị = 9 (Reset về mặc định với tần số cơ bản 50Hz) hoặc = 10 (Tần số cơ bản 60Hz). Đối với lưới điện và động cơ tại Việt Nam, bạn nên chọn giá trị 9.

2. Cài đặt lệnh chạy và nguồn tần số

Đây là bước quyết định việc động cơ sẽ nhận lệnh chạy từ đâu (Bàn phím, công tắc ngoài hay mạng truyền thông) và tốc độ quay được điều khiển bằng cách nào.

*Nguồn lệnh chạy (02.01):

• 02.01 = 0: Chạy/Dừng bằng nút RUN/STOP trên bàn phím biến tần.
• 02.01 = 1: Chạy/Dừng bằng công tắc ngoài (chân MI1, MI2 như phần đấu nối ở trên).

*Nguồn cấp tần số (02.00):

• 02.00 = 0: Thay đổi tần số bằng phím Lên/Xuống trên bàn phím.

• 02.00 = 1: Thay đổi tần số bằng biến trở ngoài (nhận tín hiệu áp 0-10V từ chân AVI).

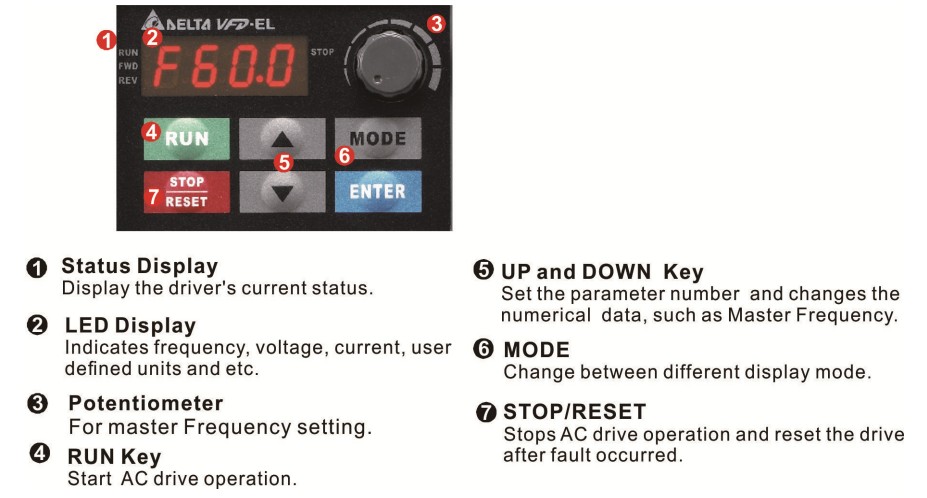

• 02.00 = 4: Thay đổi tần số bằng núm vặn có sẵn trên mặt bàn phím biến tần.

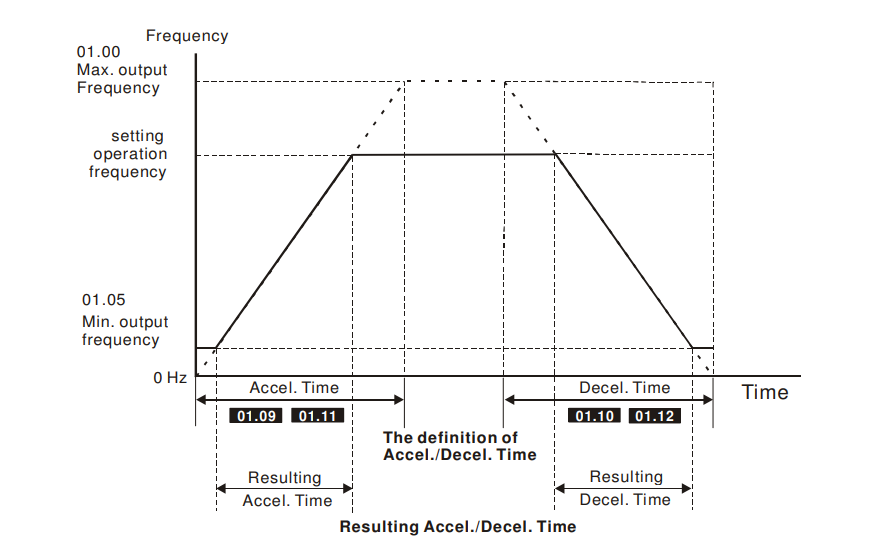

3. Cài đặt thời gian tăng tốc và giảm tốc

Thời gian tăng/giảm tốc ảnh hưởng trực tiếp đến độ êm ái của hệ cơ khí và dòng điện khởi động.

• Thời gian tăng tốc (01.09): Là thời gian tính bằng giây để biến tần tăng từ 0Hz lên tần số tối đa (thường là 50Hz).
• Thời gian giảm tốc (01.10): Là thời gian để biến tần giảm từ tần số tối đa về 0Hz (Dừng hẳn).

Ví dụ ứng dụng: Nếu bạn dùng cho máy bơm nước, có thể đặt thời gian tăng/giảm tốc khoảng 5 – 10 giây. Nhưng nếu dùng cho băng tải chở hàng nặng, thời gian này nên kéo dài lên 15 – 20 giây để tránh giật đứt dây cu-roa hoặc làm đổ hàng hóa.

4. Cài đặt thông số bảo vệ động cơ

Để biến tần bảo vệ động cơ khỏi cháy nổ khi quá tải, việc nhập đúng thông số biến tần Delta VFD-EL liên quan đến nhãn động cơ là bắt buộc.

• 01.00: Tần số đầu ra tối đa.
• 01.01: Tần số cơ bản của động cơ.
• 01.02: Điện áp đầu ra tối đa (Tùy động cơ 220V hay 380V).
• 07.00: Dòng điện định mức của động cơ (% dòng định mức của biến tần). Bạn cần xem dòng Ampe (A) trên mác động cơ, chia cho dòng định mức của biến tần để ra phần trăm (%) rồi nhập vào thông số này.

Video hướng dẫn cài đặt biến tần Delta VFD-EL

IV. Một số mã lỗi thường gặp biến tần Delta VFD-EL và cách xử lý

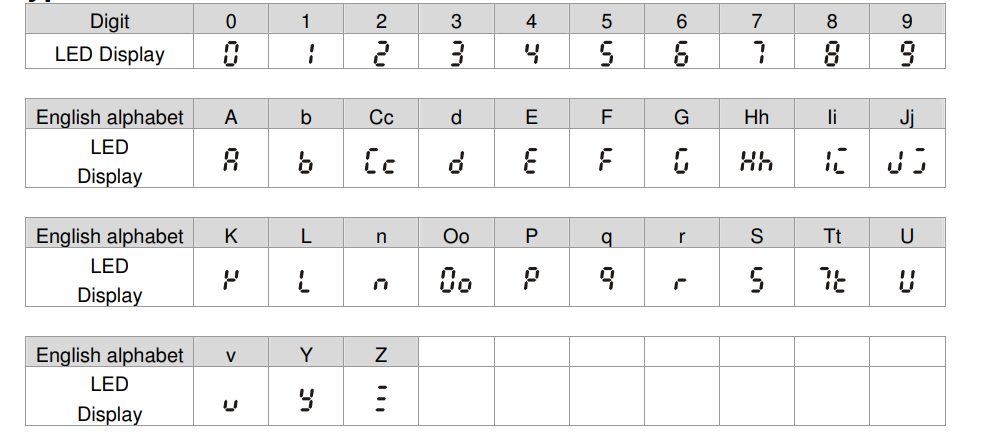

Trong quá trình vận hành, đôi khi màn hình LED sẽ báo lỗi khiến hệ thống dừng hoạt động. Nắm rõ các lỗi thường gặp biến tần Delta sẽ giúp kỹ thuật viên xử lý sự cố nhanh chóng, giảm thiểu thời gian chết của máy móc:

• Lỗi oC (Overcurrent – Quá dòng): Thường xảy ra khi biến tần tăng tốc hoặc giảm tốc quá nhanh, hoặc động cơ bị kẹt tải cơ khí. Cách khắc phục: Kiểm tra lại phần cơ khí xem có bị kẹt không, tăng thời gian tăng/giảm tốc (01.09, 01.10) lên dài hơn.
• Lỗi oU (Overvoltage – Quá áp): Điện áp DC bus dâng cao, thường do tải có quán tính lớn khi giảm tốc độ đột ngột (ví dụ: máy ly tâm, quạt hút lớn). Cách khắc phục: Tăng thời gian giảm tốc (01.10) hoặc lắp thêm điện trở xả cho hệ thống.
• Lỗi oL (Overload – Quá tải): Motor bị quá tải trong thời gian dài do chọn công suất biến tần/motor nhỏ hơn thực tế hoặc cơ cấu truyền động bị nặng. Cách khắc phục: Kiểm tra lại tải trọng, nếu đúng tải nặng thì cần nâng cấp công suất biến tần và động cơ lớn hơn.
• Lỗi Lv (Low voltage – Thấp áp): Điện áp nguồn cấp đầu vào bị sụt giảm quá mức cho phép. Cách khắc phục: Dùng đồng hồ VOM kiểm tra lại nguồn điện lưới lưới nhà máy, siết chặt lại các cầu đấu dây.

Kết luận

Việc cài đặt biến tần Delta VFD-EL thực chất không hề phức tạp nếu bạn nắm vững ý nghĩa của các nhóm thông số cơ bản và hiểu rõ cơ cấu cơ khí tải mà máy móc đang sử dụng. Từ việc đấu nối nguồn, gắn công tắc ngoài, đến việc set up thời gian khởi động, mọi thứ đều cần sự chính xác và cẩn thận để đảm bảo thiết bị hoạt động trơn tru, bền bỉ.

Nếu trong quá trình thao tác bạn gặp phải mã lỗi khó nhằn, hoặc đang cần tìm đơn vị cung cấp thiết bị và tư vấn giải pháp tự động hóa chuyên sâu, hãy liên hệ ngay với Tự động hoá Toàn Cầu . Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ kỹ thuật và cung cấp các sản phẩm biến tần Delta chính hãng với mức giá cạnh tranh nhất.

• Hotline Zalo miền Bắc:0961.320.333
• Hotline Zalo miền Nam:0981.810.800
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về cài đặt biến tần Delta VFD-EL

1. Tôi có thể tải tài liệu biến tần Delta VFD-EL tiếng Việt ở đâu?

Bạn có thể liên hệ trực tiếp hotline kỹ thuật của Tự động hoá Toàn Cầu để nhận bản PDF. Đội ngũ của chúng tôi luôn sẵn sàng gửi tài liệu và hỗ trợ hướng dẫn cài đặt biến tần Delta VFD-EL hoàn toàn miễn phí cho khách hàng.

2. Biến tần Delta VFD-EL có dùng được điện 1 pha 220V ra 3 pha 220V không?

Có. Dòng VFD-EL có các mã sản phẩm thiết kế riêng cho đầu vào 1 pha 220V và ngõ ra 3 pha 220V. Đây là giải pháp hoàn hảo cho các xưởng gia công nhỏ, nhà dân hoặc những nơi chưa có điện lưới 3 pha công nghiệp. Lưu ý cách đấu dây biến tần Delta phần nguồn cấp phải đúng chân L, N.

3. Có cách nào copy nhanh thông số cài đặt biến tần Delta VFD-EL từ máy này sang máy khác?

Dòng VFD-EL cho phép sử dụng bàn phím rời. Bạn có thể gắn bàn phím này vào biến tần cũ để sao chép toàn bộ dữ liệu, sau đó cắm sang biến tần mới và tải xuống để tiết kiệm thời gian thiết lập lại từ đầu.

4. Cài đặt biến tần Delta VFD-EL cho băng tải có bắt buộc lắp điện trở xả không?

Tùy thuộc vào tải trọng và yêu cầu vận hành. Nếu băng tải nhẹ và có thời gian giảm tốc dài, bạn không cần lắp. Tuy nhiên, với băng tải nặng, quán tính lớn hoặc yêu cầu dừng nhanh, việc lắp thêm điện trở xả là bắt buộc để tránh lỗi thường gặp biến tần Delta là oU.

5. Làm sao để xử lý khi biến tần Delta bị khóa không cho cài đặt thông số?

Khi màn hình báo “End” hoặc không lưu được thông số, rất có thể người dùng trước đã cài đặt mật khẩu khóa thiết bị. Bạn cần nhập đúng mật khẩu tại thông số bảo mật, hoặc thực hiện thao tác Reset toàn bộ về mặc định nhà sản xuất (chọn 00.02 = 9) để xóa bỏ mật khẩu cũ.
