Hướng dẫn cài đặt biến tần Delta VFD-E chi tiết

Biến tần Delta dòng VFD-E là một trong những thiết bị điều khiển động cơ dạng module linh hoạt, được ứng dụng rộng rãi trong các dây chuyền nhà máy, xưởng sản xuất và hệ thống chế tạo máy tại Việt Nam. Tuy nhiên, với hàng trăm thông số kỹ thuật khác nhau, việc cài đặt biến tần Delta VFD-E sao cho đúng chuẩn, tối ưu hiệu suất và bảo vệ động cơ không phải là điều dễ dàng với những người mới tiếp xúc.

Nếu cài đặt sai, nhẹ thì động cơ chạy không đúng yêu cầu công nghệ, nặng thì có thể gây cháy nổ, hỏng hóc cả hệ thống cơ khí. Trong bài viết này, đội ngũ kỹ thuật của Tự động hoá Toàn Cầu sẽ hướng dẫn bạn chi tiết từ cách đấu nối dây, cài đặt thông số cơ bản, cho đến cách xử lý các lỗi thường gặp trong thực tế.

I. Tổng quan về dòng biến tần Delta VFD-E

Trước khi bắt tay vào việc cài đặt biến tần Delta VFD-E, chúng ta cần hiểu rõ bản chất thiết bị này để có phương án ứng dụng tối ưu nhất cho tủ điện của mình.

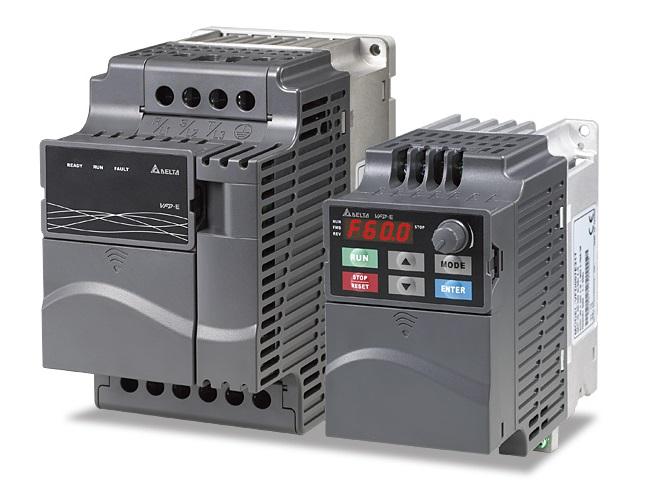

1. Đặc điểm kỹ thuật nổi bật

Delta VFD-E là dòng biến tần Vector Sensorless, nổi tiếng với thiết kế nhỏ gọn và khả năng mở rộng mạnh mẽ. Điểm đặc biệt của dòng này là được tích hợp sẵn PLC nội bộ, cho phép người dùng lập trình các tác vụ tự động hoá cơ bản mà không cần mua thêm bộ điều khiển rời. Điều này giúp các xưởng chế tạo máy tiết kiệm đáng kể không gian tủ điện và chi phí vật tư.

Biến tần hỗ trợ đa dạng các module truyền thông, card I/O mở rộng và có bộ lọc EMI tích hợp giúp giảm thiểu nhiễu điện từ trong các môi trường công nghiệp phức tạp.

2. Ứng dụng thực tế trong công nghiệp

Nhờ dải công suất đa dạng và khả năng chịu quá tải tốt, VFD-E thường xuyên có mặt trong các ứng dụng:

• Hệ thống băng tải: Giúp khởi động mềm, tránh đổ vỡ sản phẩm.
• Máy giặt công nghiệp: Đảo chiều liên tục và vắt với tốc độ cao.
• Máy đóng gói, máy dán nhãn: Yêu cầu đáp ứng tốc độ nhanh, kết hợp với PLC và HMI.
• Cẩu trục, tời hàng nhỏ: Cần lực kéo lớn ở tốc độ thấp.

II. Hướng dẫn cách đấu dây biến tần Delta VFD-E an toàn

Để các thông số hoạt động chính xác, việc đấu dây phải được đảm bảo tuyệt đối. Hãy ngắt toàn bộ điện áp và chờ ít nhất 10 phút để tụ điện trong biến tần xả hết trước khi thao tác.

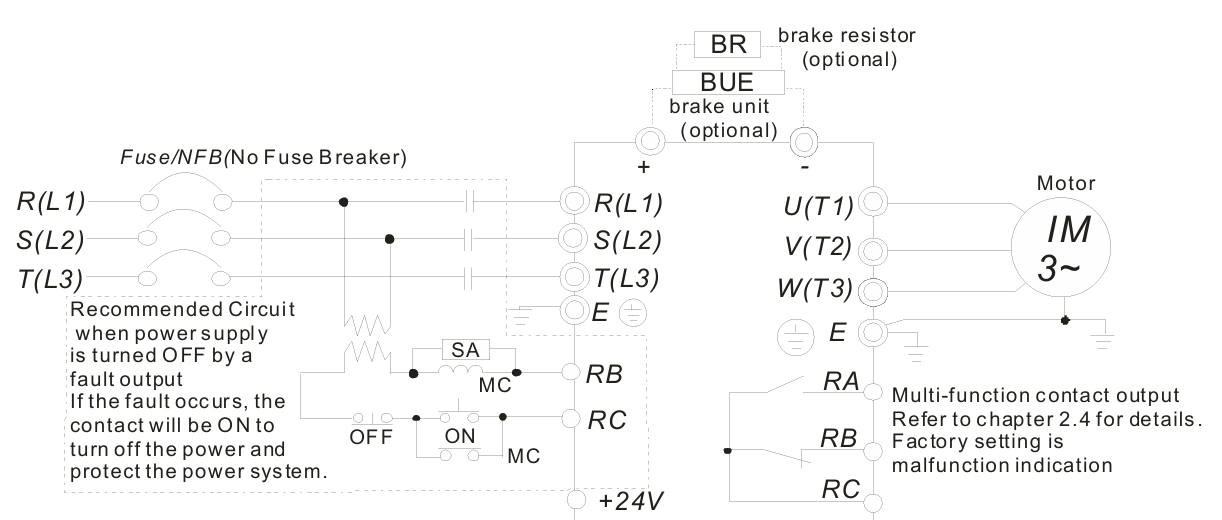

1. Đấu nối mạch động lực

Đây là phần cấp nguồn để biến tần hoạt động và xuất điện áp ra động cơ.

• Chân cấp nguồn (R/L1, S/L2, T/L3): Đấu nối với nguồn điện lưới. Tùy thuộc vào model là điện áp 1 pha 220V (thường đấu vào R, S) hay 3 pha 380V mà bạn cấp nguồn cho chính xác.
• Chân ra động cơ (U/T1, V/T2, W/T3): Đấu nối trực tiếp vào 3 pha của động cơ không đồng bộ. Tránh tuyệt đối việc nhầm lẫn đấu điện lưới vào 3 chân U, V, W vì sẽ làm nổ bo mạch IGBT của biến tần ngay lập tức.
• Chân nối đất (PE): Bắt buộc phải đấu nối tiếp địa để chống giật và hạn chế nhiễu tín hiệu.

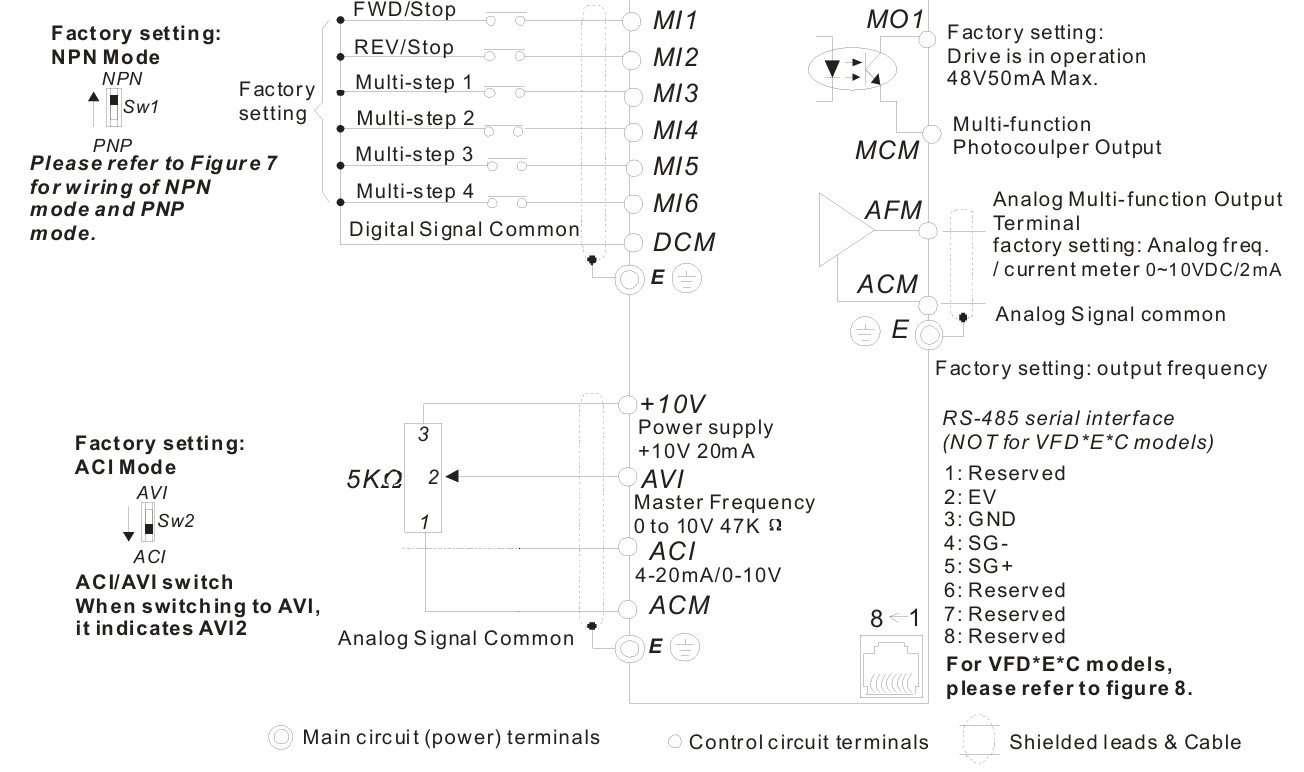

2. Đấu nối mạch điều khiển

Trong thực tế, thợ kỹ thuật rất ít khi chạy biến tần bằng nút nhấn trên màn hình mà thường đấu nối ra nút nhấn ngoài vỏ tủ hoặc dùng cảm biến.

• Đấu nối công tắc chạy/dừng (Run/Stop): Bạn sử dụng một công tắc vặn 2 vị trí. Một đầu đấu vào chân chung DCM, đầu còn lại đấu vào chân MI1 (Chạy thuận) hoặc MI2 (Chạy ngược).
• Đấu nối biến trở chỉnh tốc độ: Sử dụng biến trở (thường từ 2kΩ đến 10kΩ). Chân giữa của biến trở  đấu vào terminal AVI (nhận tín hiệu áp 0-10V). Hai chân bìa đấu vào +10V và ACM (mass).

III. Các bước cài đặt biến tần Delta VFD-E chi tiết từ A-Z

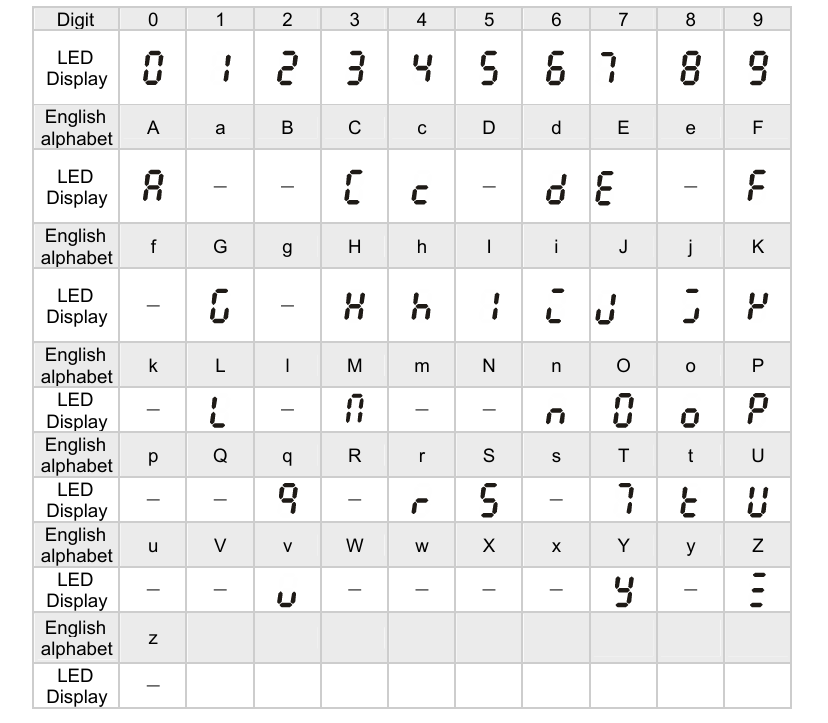

Sau khi đấu dây hoàn tất, cấp nguồn điện cho thiết bị. Màn hình sẽ sáng lên và chúng ta bắt đầu tiến hành thiết lập.

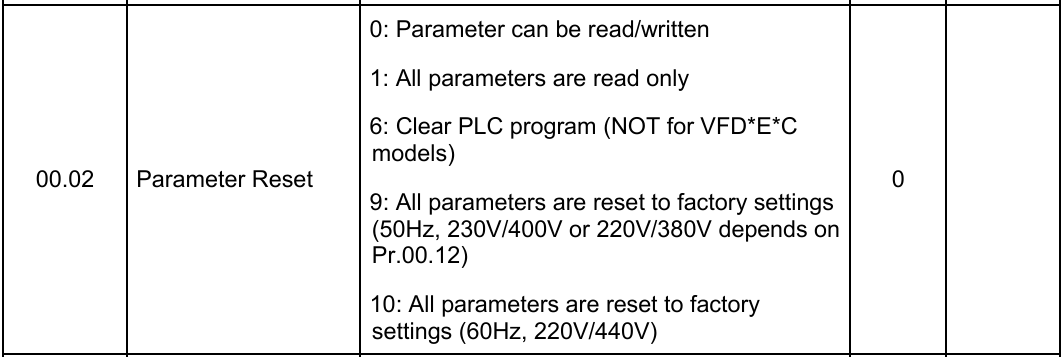

Bước 1: Reset biến tần Delta về mặc định nhà sản xuất

Nếu bạn mua biến tần cũ hoặc đã bị người khác cài đặt trước đó, bước đầu tiên và quan trọng nhất là reset biến tần Delta về thông số gốc để xóa các thiết lập cũ, tránh xung đột.

• Vào thông số 00.02
• Nhập giá trị = 9 (Reset về tần số 50Hz) hoặc 10 (Reset về tần số 60Hz). Đối với lưới điện Việt Nam, bạn chọn 9.
• Nhấn “ENTER” và biến tần sẽ khôi phục về trạng thái xuất xưởng.

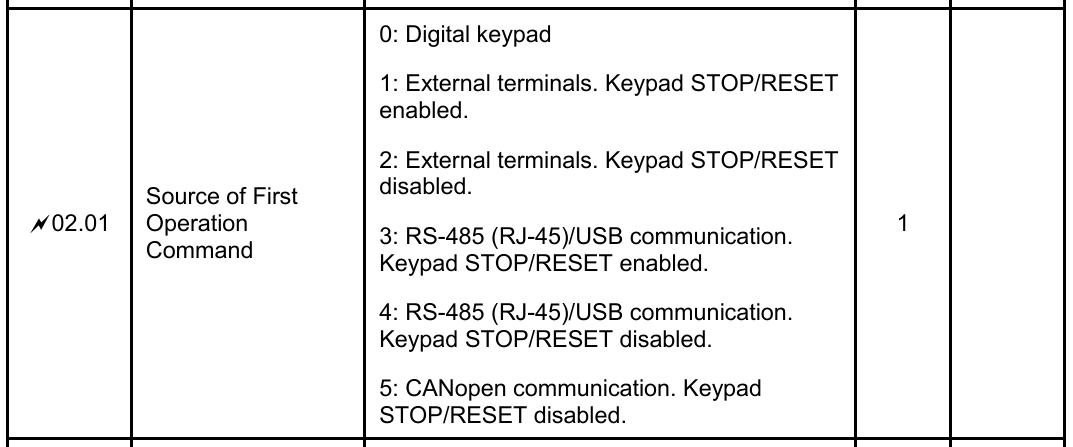

Bước 2: Cài đặt lệnh chạy

Lệnh chạy quyết định việc biến tần nhận tín hiệu khởi động từ đâu. Cài đặt thông số 02.01:

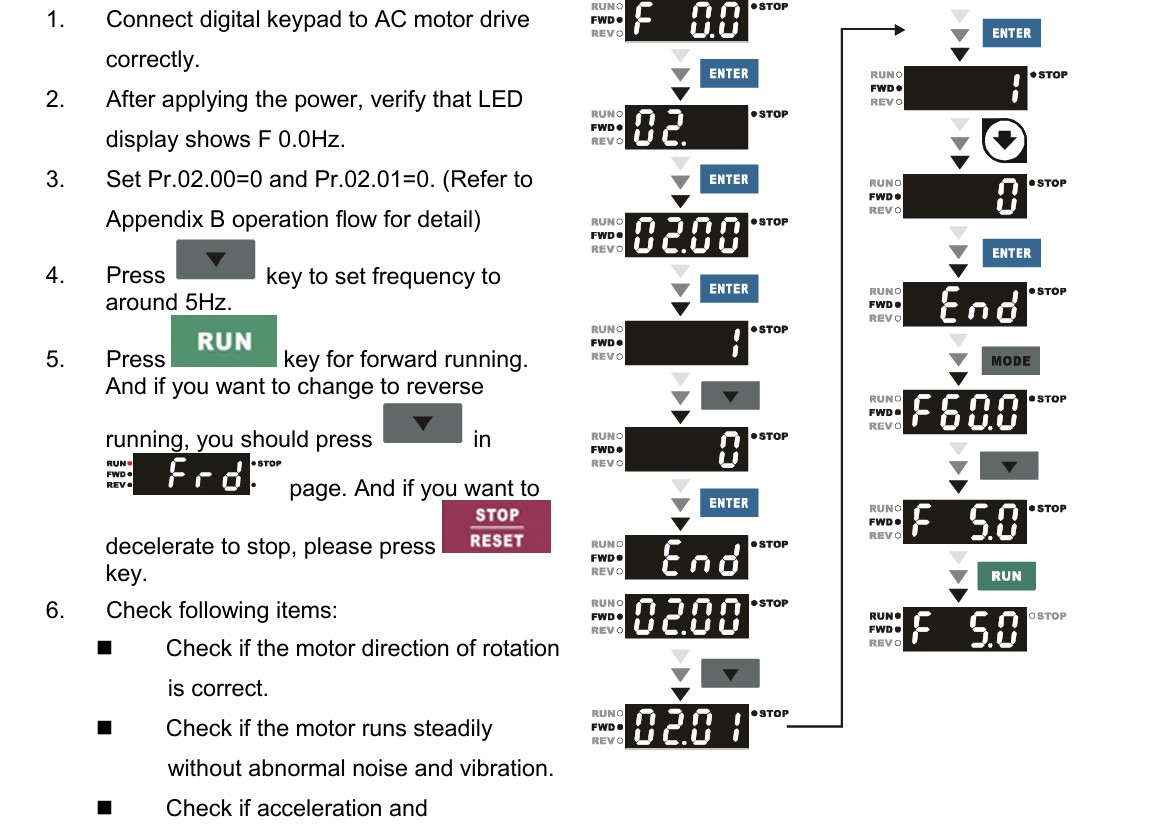

• 02.01 = 0: Chạy/dừng bằng nút RUN và STOP trên bàn phím biến tần.
• 02.01 = 1: Chạy/dừng bằng công tắc ngoài (chân MI1, MI2 kết hợp với DCM). Đây là cách phổ biến nhất trên các tủ điện công nghiệp.
• 02.01 = 2: Chạy bằng lệnh truyền thông RS-485 (Kết nối với PLC hoặc HMI).

Bước 3: Cài đặt nguồn cấp tần số

Bạn muốn thay đổi tốc độ động cơ bằng cách nào? Cài đặt thông số 02.00:

• 02.00 = 0: Chỉnh tốc độ bằng các phím mũi tên LÊN/XUỐNG trên bàn phím.
• 02.00 = 1: Chỉnh tần số bằng tín hiệu Analog áp (0-10V) qua chân AVI. Dành cho việc vặn núm biến trở ngoài mặt tủ.
• 02.00 = 4: Chỉnh bằng biến trở tích hợp sẵn trên chính màn hình của biến tần VFD-E.

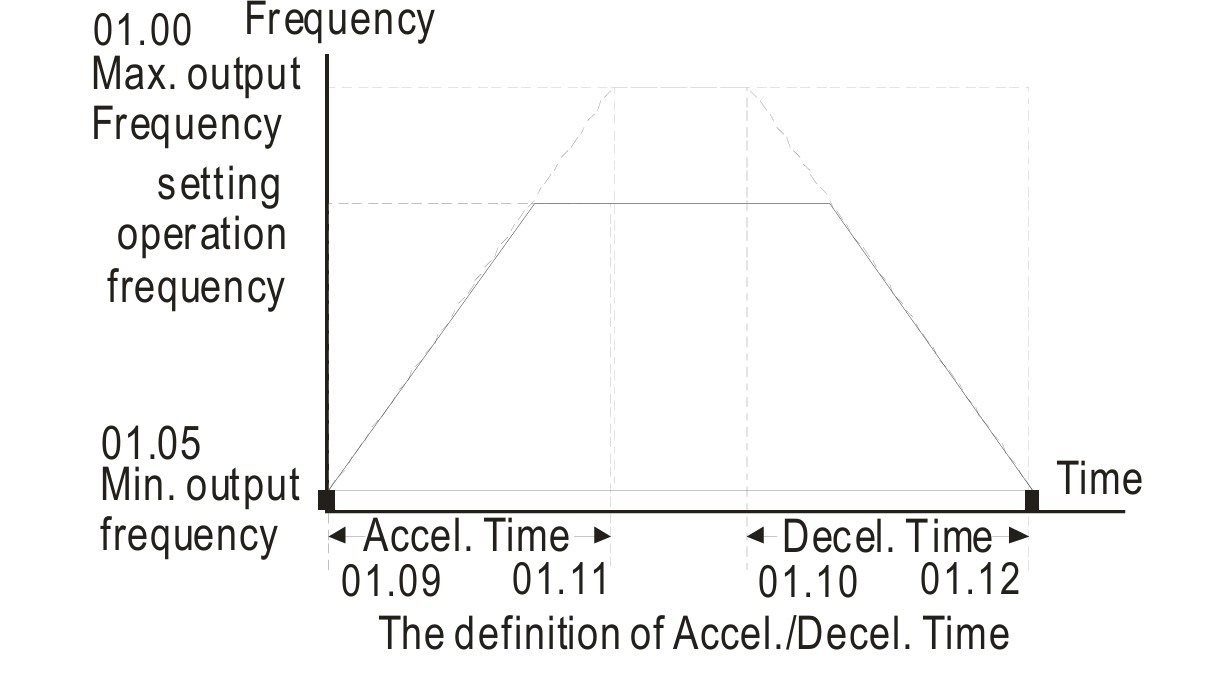

Bước 4: Cài đặt thời gian tăng tốc và giảm tốc

Thời gian tăng/giảm tốc ảnh hưởng trực tiếp đến tuổi thọ cơ khí và sự ổn định của điện áp.

• 01.09 (Thời gian tăng tốc – Acceleration Time): Thời gian để động cơ đạt từ 0Hz lên tần số tối đa. Cài đặt quá ngắn có thể gây lỗi quá dòng. Ví dụ: cài 3.0 – 5.0 giây cho các ứng dụng tải nhẹ.
• 01.10 (Thời gian giảm tốc – Deceleration Time): Thời gian để động cơ dừng hẳn từ tần số tối đa về 0Hz. Nếu tải có quán tính lớn, cần cài thời gian dài hơn hoặc lắp thêm điện trở xả để tránh lỗi quá áp.

Bước 5: Cài đặt thông số bảo vệ động cơ

Để bảo vệ động cơ không bị cháy khi kẹt tải, bạn cần khai báo đúng thông số trên nhãn mác của động cơ vào biến tần.

• 01.00: Tần số tối đa (Thường là 50Hz hoặc 60Hz).
• 01.01: Tần số định mức của động cơ.
• 01.02: Điện áp định mức (Ví dụ: 220V hoặc 380V).
• 07.00: Dòng điện định mức của động cơ (tính theo % ampe của biến tần). Cài đặt đúng giúp tính năng bảo vệ quá tải hoạt động chính xác.

IV. Bảng tổng hợp các thông số biến tần Delta VFD-E quan trọng

Để thợ kỹ thuật dễ dàng tra cứu nhanh tại công trình mà không cần mở tài liệu, dưới đây là bảng tóm tắt các thông số biến tần Delta VFD-E cốt lõi nhất:

Mã thông số	Chức năng	Giá trị thường dùng	Ghi chú
00.02	Khôi phục mặc định	9	Reset về chuẩn 50Hz
01.00	Tần số ngõ ra tối đa	50.00	Tùy nhãn động cơ
01.09	Thời gian tăng tốc	5.0 – 10.0 (giây)	Phụ thuộc quán tính tải
01.10	Thời gian giảm tốc	5.0 – 15.0 (giây)	Phụ thuộc quán tính tải
02.00	Chọn nguồn lệnh tần số	1 hoặc 4	1: Biến trở ngoài, 4: Biến trở mặt
02.01	Chọn nguồn lệnh chạy	1	Dùng công tắc ngoài đấu dây

Xem và tải Tài liệu manual biến tần Delta VFD-M: TẠI ĐÂY

V. Các lỗi biến tần Delta VFD-E thường gặp và cách khắc phục

Trong quá trình vận hành, đôi khi máy móc sẽ báo lỗi. Việc đọc hiểu mã lỗi giúp xử lý sự cố nhanh chóng, giảm thiểu thời gian ngưng trệ sản xuất

1. Lỗi quá dòng (OC – Overcurrent):

• Nguyên nhân: Động cơ bị kẹt cơ khí, ngắn mạch dây dẫn hoặc thời gian tăng tốc (01.09) quá ngắn so với tải nặng.
• Khắc phục: Kiểm tra lại bộ phận cơ khí xem có kẹt vòng bi, bạc đạn không. Dùng đồng hồ VOM đo cách điện 3 pha động cơ. Tăng thông số 01.09 lên mức cao hơn.

2. Lỗi quá áp (OV – Overvoltage):

• Nguyên nhân: Tải có sức ỳ lớn bị hãm dừng quá nhanh, tạo ra điện áp máy phát dội ngược về biến tần.
• Khắc phục: Tăng thời gian giảm tốc (01.10). Nếu dây chuyền bắt buộc phải dừng nhanh, cần mua thêm điện trở xả và đấu nối vào cặp chân +/B1-B2 trên biến tần để tiêu thụ điện năng dư thừa này.

3. Lỗi quá tải (OL – Overload):

• Nguyên nhân: Dòng điện chạy qua động cơ vượt quá mức định mức trong thời gian dài (do chọn biến tần nhỏ công suất hơn động cơ, hoặc ép máy chạy quá tải).
• Khắc phục: Giảm tải cho hệ thống. Nếu tải cố định, cần cân nhắc nâng cấp biến tần lên công suất lớn hơn.

VI. Mua và hỗ trợ kỹ thuật biến tần Delta ở đâu uy tín?

Việc mua thiết bị tự động hoá không đơn thuần chỉ là trao đổi hàng hóa, mà giá trị cốt lõi nằm ở dịch vụ kỹ thuật sau bán hàng. Khi hệ thống gặp sự cố lúc nửa đêm, bạn cần một đối tác có đủ chuyên môn để đồng hành.

Tự động hóa Toàn Cầu tự hào là đơn vị phân phối uy tín các dòng sản phẩm Delta, Xinje, Shihlin và các thiết bị tự động hoá công nghiệp khác. Khi mua hàng tại công ty, quý khách hàng không chỉ nhận được sản phẩm chính hãng, đầy đủ CO/CQ mà còn được:

• Đội ngũ kỹ sư hỗ trợ lập trình, tư vấn giải pháp và đấu nối tủ điện trực tiếp.
• Cung cấp tài liệu tiếng Việt và hướng dẫn cài đặt biến tần Delta VFD-E bài bản.
• Bảo hành nhanh chóng, hỗ trợ thay thế thiết bị tương đương trong thời gian chờ sửa chữa để không làm gián đoạn sản xuất.

Đặc biệt, nếu khách hàng có nhu cầu sử dụng các giải pháp tiết kiệm ngân sách hơn cho các dự án chế tạo máy cơ bản, chúng tôi luôn có sẵn các dòng biến tần Kaman với mức giá cạnh tranh nhưng vẫn đảm bảo tính ổn định cao.

VII. Kết luận

Hy vọng qua bài viết này, bạn đã nắm vững cách đấu dây và cài đặt biến tần Delta VFD-E cho hệ thống máy móc của mình. Hãy luôn nhớ nguyên tắc: Đấu nối đúng kỹ thuật, nhập chuẩn thông số động cơ và cài đặt thời gian tăng/giảm tốc phù hợp với đặc tính tải cơ khí.

Nếu bạn đang lên kế hoạch cho một dự án tự động hoá, hoặc cần tìm mua linh kiện để nâng cấp xưởng sản xuất, đừng ngần ngại kết nối với chúng tôi.

• Hotline Zalo miền Bắc:0961.320.333
• Hotline Zalo miền Nam:0981.810.800
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về biến tần Delta VFD-E

1. Làm thế nào để reset biến tần Delta VFD-E về mặc định?

Để khôi phục cài đặt gốc, bạn chỉ cần truy cập vào nhóm thông số 00.02 và thay đổi giá trị thành 9 (dành cho lưới điện tần số 50Hz tại Việt Nam). Sau khi nhấn ENTER, thiết bị sẽ xóa toàn bộ lệnh cũ và quay về trạng thái chuẩn của nhà sản xuất.

2. Tôi có thể dùng biến trở ngoài để chỉnh tốc độ cho VFD-E không?

Hoàn toàn được. Bạn tiến hành đấu nối 3 chân của biến trở vào cụm chân +10V, AVI và ACM trên bo mạch điều khiển. Tiếp theo, cài đặt thông số 02.00 = 1 để biến tần nhận tín hiệu analog thay đổi tốc độ từ biến trở này.

3. Biến tần Delta VFD-E báo lỗi OC ngay khi khởi động là do đâu?

Lỗi OC (Overcurrent – Quá dòng) thường xảy ra do 3 nguyên nhân chính: động cơ đang bị kẹt cơ khí, dây dẫn bị ngắn mạch hoặc thông số thời gian tăng tốc cài đặt quá ngắn. Bạn cần kiểm tra lại phần cơ khí và tăng thông số 01.09 lên để khắc phục.

4. Dòng Delta VFD-E có copy thông số hàng loạt được không?

Có. Dòng VFD-E hỗ trợ màn hình thao tác rời có chức năng đọc và ghi dữ liệu. Bạn có thể lưu thông số từ biến tần cũ vào màn hình, sau đó cắm Keypad này sang các biến tần mới để đổ chương trình xuống, giúp tiết kiệm thời gian cài đặt cho các máy lắp ráp hàng loạt.

5. Mua biến tần Delta tại Tự động hoá Toàn Cầu có được hỗ trợ kỹ thuật không?

Chắc chắn có. Khi mua bất kỳ dòng biến tần nào tại Tự động hóa Toàn Cầu, đội ngũ kỹ sư của chúng tôi sẽ hỗ trợ tư vấn giải pháp, hướng dẫn đấu nối, cài đặt sẵn thông số theo đúng yêu cầu công nghệ của xưởng và cung cấp đầy đủ tài liệu tiếng Việt.
