Hướng dẫn cài đặt biến tần Delta MS300 chi tiết A-Z

Biến tần Delta MS300 là một trong những dòng sản phẩm nhỏ gọn, mạnh mẽ và được ứng dụng vô cùng rộng rãi trong các hệ thống máy móc tự động hóa hiện nay. Tuy nhiên, với các anh em kỹ thuật mới tiếp xúc hoặc các chủ xưởng tự bảo trì máy, việc cấu hình thiết bị đôi khi gặp chút bỡ ngỡ.

Để giúp hệ thống vận hành êm ái và tránh các sự cố chập cháy không đáng có, bài viết này từ Tự động hóa Toàn Cầu sẽ hướng dẫn bạn cách cài đặt biến tần Delta MS300 một cách bài bản, dễ hiểu và thực chiến nhất.

I. Giới thiệu nhanh dòng biến tần Delta MS300

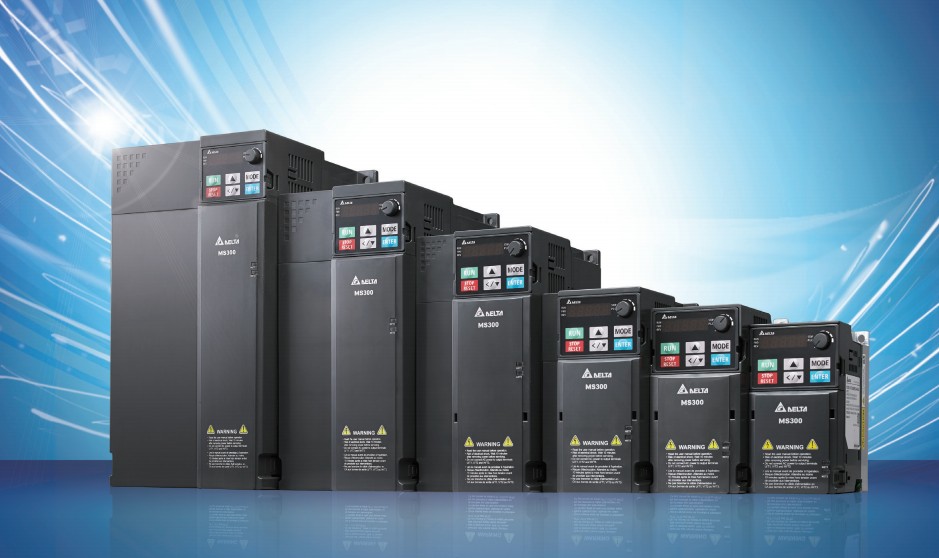

Delta MS300 là dòng biến tần vector vòng hở dạng compact (siêu nhỏ gọn), hỗ trợ cả động cơ IM và PM. Điểm mạnh của dòng này là khả năng chịu quá tải tốt, tích hợp sẵn PLC, bộ hãm (Brake Chopper) và cổng truyền thông RS-485. Nhờ vậy, thiết bị cực kỳ phù hợp cho các ứng dụng như: băng tải, máy đóng gói, máy công cụ CNC, máy bơm, quạt gió.

Tuy nhiên, phần cứng tốt mới chỉ là một nửa câu chuyện, phần còn lại nằm ở cách chúng ta khai báo thông số.

II. Hướng dẫn cách đấu dây biến tần MS300 trước khi cài đặt

Trước khi cấp nguồn và tiến hành cài đặt biến tần Delta MS300, thao tác đấu dây chuẩn xác là yếu tố sống còn để bảo vệ thiết bị.

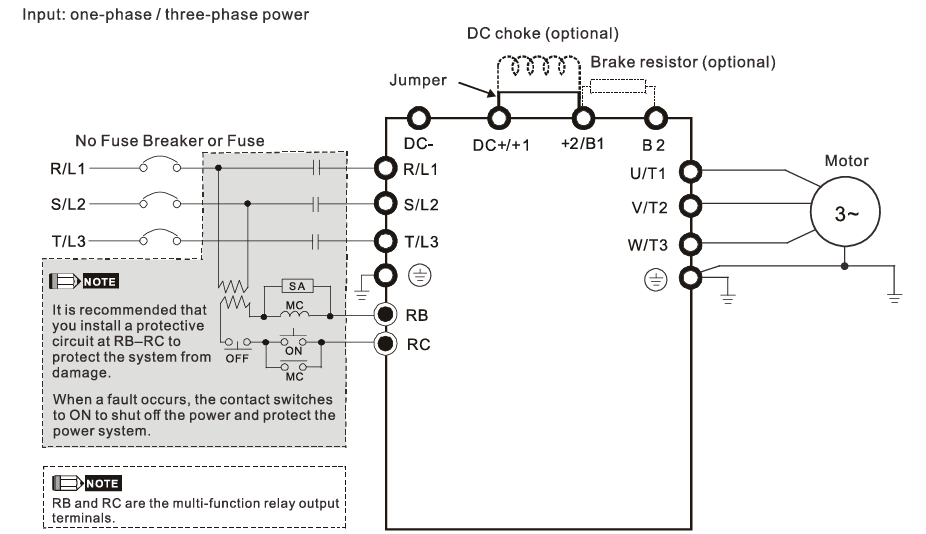

1. Đấu nối mạch động lực

• Nguồn cấp đầu vào: Đấu vào các chân R/L1, S/L2, T/L3 (đối với biến tần 3 pha) hoặc L, N (đối với biến tần 1 pha). Tuyệt đối không cấp nhầm nguồn vào chân ra động cơ, việc này sẽ làm nổ biến tần ngay lập tức.
• Nguồn ra động cơ: Đấu 3 pha của động cơ vào các chân U/T1, V/T2, W/T3.
• Điện trở xả (nếu có): Đấu vào chân +2/B1 và B2. Thường áp dụng cho các tải có quán tính lớn hoặc cần dừng nhanh.

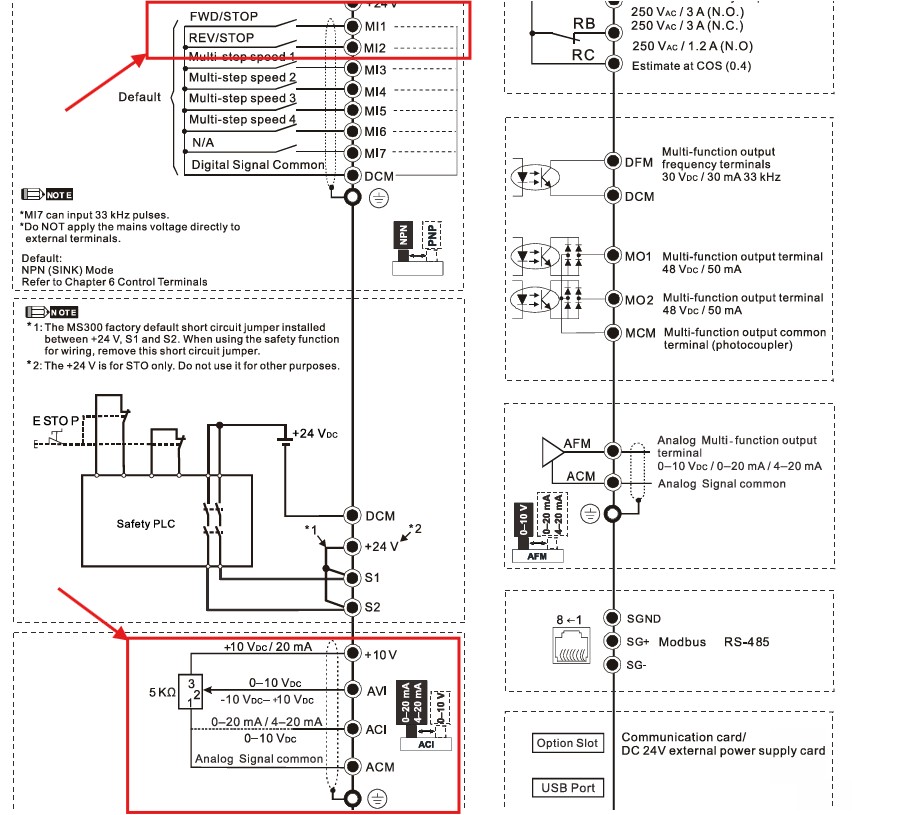

2. Đấu nối mạch điều khiển

Nếu bạn định điều khiển biến tần bằng nút nhấn/công tắc ngoài và biến trở ngoài (thay vì bấm trên mặt màn hình), hãy đấu nối như sau:

• Lệnh chạy/dừng (Công tắc): Đấu chân MI1 (chạy thuận) hoặc MI2 (chạy nghịch) với chân DCM (chân chung).
• Tần số (Biến trở): Chân giữa của biến trở đấu vào AVI (nhận tín hiệu áp 0-10V). Hai chân bìa của biến trở đấu vào +10V và ACM.

III. Các bước cài đặt biến tần Delta MS300 cơ bản nhất

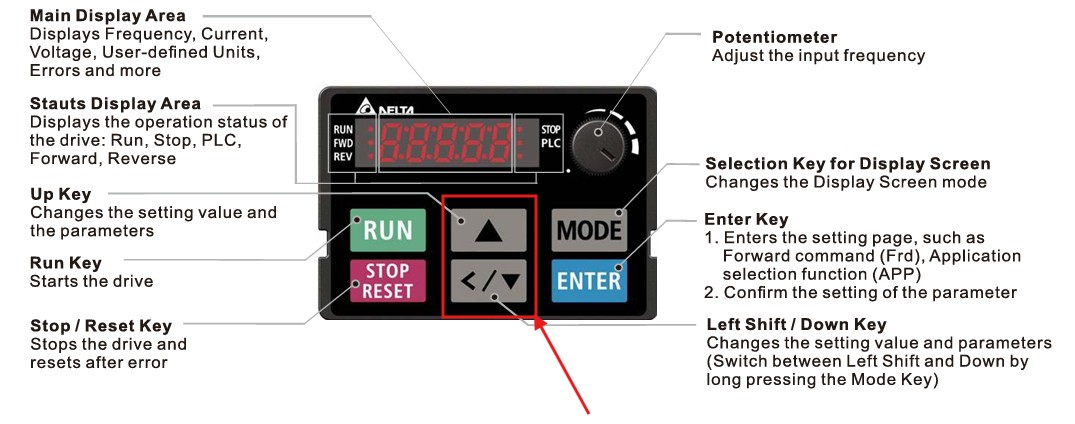

Sau khi đấu nối và cấp nguồn an toàn, màn hình HMI của biến tần sẽ sáng. Đây là lúc chúng ta tiến hành nhập các thông số biến tần Delta MS300 cần thiết.

1. Cài đặt lệnh chạy và nguồn cấp tần số (Nhóm 02)

Đây là bước xác định xem bạn muốn biến tần chạy bằng nút bấm trên màn hình hay qua công tắc/biến trở bên ngoài.

• Pr 00.20 (Nguồn lệnh tần số):
  • Bằng 0: Điều chỉnh tần số bằng các phím Lên/Xuống trên màn hình.

• • Bằng 1: Điều chỉnh qua cổng truyền thông RS-485.
  • Bằng 2: Điều chỉnh bằng biến trở ngoài.
• Pr 00.21 (Nguồn lệnh chạy):

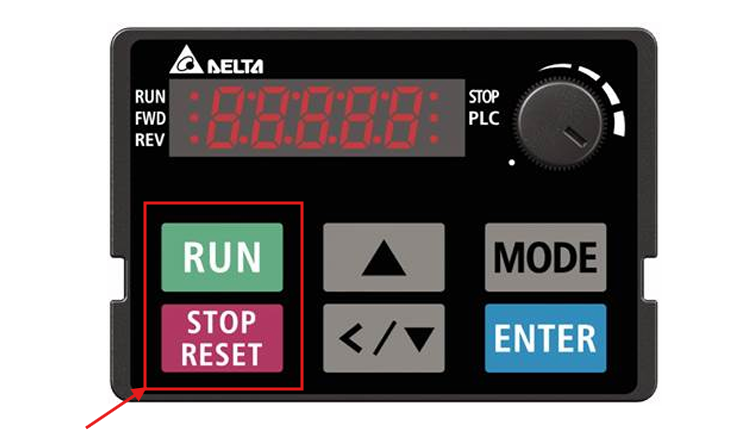

  • Bằng 0: Chạy/Dừng bằng nút RUN/STOP trên bàn phím.

• • Bằng 1: Chạy/Dừng bằng công tắc ngoài (Terminal).
  • Bằng 2: Lệnh chạy qua truyền thông RS-485.

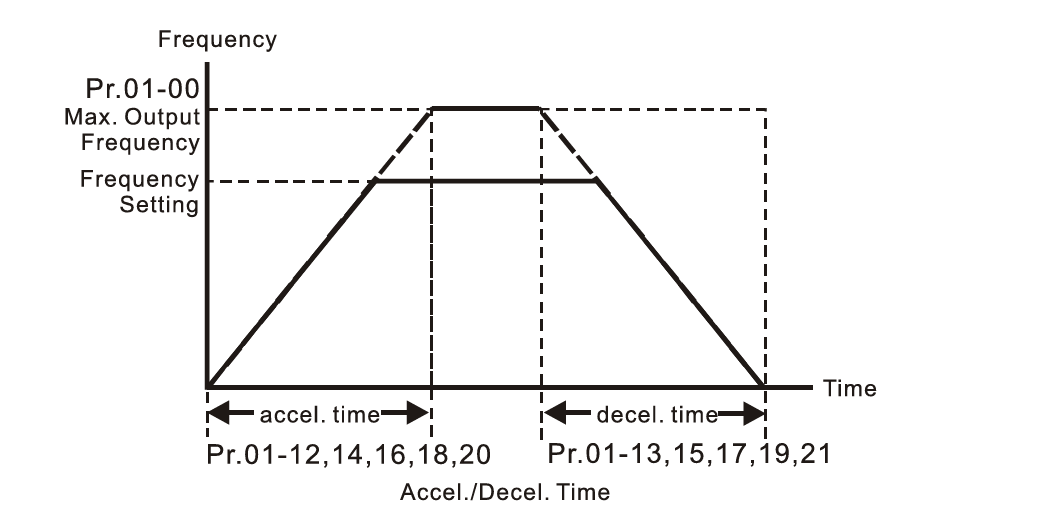

2. Cài đặt thời gian tăng tốc và giảm tốc (Nhóm 01)

Tùy vào đặc tính cơ học của máy, việc cài đặt thời gian này giúp chống sốc cơ khí và tránh báo lỗi quá dòng/quá áp.

• 01.12 (Thời gian tăng tốc – Acceleration Time 1): Mặc định là 10 giây. Tùy tải nhẹ hay nặng mà tăng giảm (ví dụ quạt gió có thể cần 15-20s, băng tải nhẹ chỉ 3-5s).
• 01.13 (Thời gian giảm tốc – Deceleration Time 1): Mặc định là 10 giây. Nếu bạn cài quá ngắn mà quán tính tải lớn, biến tần dễ báo lỗi quá áp.

3. Cài đặt thông số động cơ (Nhóm 05)

Để bảo vệ động cơ, bạn cần khai báo các thông số trên nhãn mác (nameplate) của motor vào biến tần.

• 05.01: Dòng điện định mức của động cơ (A).
• 05.02: Công suất định mức của động cơ (kW).
• 05.03: Tốc độ định mức của động cơ (RPM).
• 05.04: Số cực động cơ (Poles).

(Lưu ý: Nếu cần tra cứu đầy đủ các nhóm lệnh phức tạp hơn, bạn nên tải tài liệu biến tần Delta từ nhà sản xuất để tham chiếu chính xác cho từng model).

4. Tài liệu manual biến tần Delta MS300

Tải ngay tài liệu manual biến tần Delta MS300: TẠI ĐÂY

IV. Video hướng dẫn cài đặt biến tần Delta MS300



V. Bảng mã lỗi biến tần Delta MS300 thường gặp và cách xử lý nhanh

Trong thực tế sản xuất tại xưởng, dù đã cài đặt biến tần Delta MS300 chuẩn xác, hệ thống đôi khi vẫn phát sinh sự cố do yếu tố khách quan (nguồn điện, kẹt cơ khí, môi trường). Dưới đây là bảng tổng hợp các mã lỗi phổ biến nhất và hướng xử lý thực chiến cho anh em kỹ thuật:

Mã lỗi hiển thị	Tên lỗi kỹ thuật	Nguyên nhân phổ biến & Hướng xử lý nhanh
oca,ocn,ocd	Quá dòng (Overcurrent)	Nguyên nhân: Động cơ bị kẹt cứng, chập chờn dây pha, hoặc cài đặt thời gian tăng tốc (01.12) quá ngắn. Xử lý: Kiểm tra lại phần cơ khí xem có kẹt tải không. Đo kiểm tra cách điện motor. Tăng thời gian tăng tốc lên cho phù hợp.
ova, ovd, ovn	Quá áp (Overvoltage)	Nguyên nhân: Điện áp lưới đầu vào cao đột biến, hoặc thời gian giảm tốc (01.13) quá ngắn khiến quán tính tải dội ngược điện áp về biến tần. Xử lý: Kiểm tra điện áp nguồn. Tăng thời gian giảm tốc. Nếu tải có quán tính lớn (như máy li tâm, máy ép), bắt buộc phải lắp thêm điện trở xả.
oL	Quá tải (Overload)	Nguyên nhân: Tải trọng thực tế vượt quá công suất định mức của động cơ hoặc biến tần. Cài sai thông số định mức động cơ (Nhóm 05). Xử lý: Giảm tải cho hệ thống cơ khí. Kiểm tra và cài lại chính xác nhóm thông số 05. Nếu tải luôn nặng, cần cân nhắc nâng cấp công suất biến tần lên 1 cấp.
oH3	Motor overheating (oH3) PT100	Nguyên nhân: Động cơ bị ép chạy quá tải liên tục, quạt làm mát ở đuôi motor bị hỏng, hoặc motor đặt ở nơi có nhiệt độ quá cao. Cảm biến nhiệt (PTC/PT100) gắn trên động cơ phát hiện nhiệt vượt ngưỡng và báo về biến tần. Xử lý: Tạm dừng máy để động cơ tản nhiệt. Kiểm tra quạt làm mát của motor và tải cơ khí xem có bị kẹt không. Lưu ý: Nếu sờ vỏ motor không hề nóng mà biến tần vẫn báo oH3, hãy kiểm tra lại dây đấu nối tín hiệu cảm biến PTC xem có đứt/chập không, hoặc xem lại thông số cài đặt mức bảo vệ nhiệt.
Lva, Lvd, Lvn	Thấp áp (Low Voltage)	Nguyên nhân: Nguồn điện lưới cấp vào bị sụt áp, lỏng dây nối nguồn hoặc contactor đầu vào tiếp xúc kém. Xử lý: Dùng đồng hồ VOM đo lại điện áp 3 pha đầu vào. Siết chặt lại các domino đấu nối mạch động lực.
PHL	Mất pha (Phase Loss)	Nguyên nhân: Đứt dây cáp nối từ biến tần ra motor, lỏng trạm đấu dây hoặc cuộn dây motor bị đứt ngầm. Xử lý: Kiểm tra lại toàn bộ đường dây từ ngõ ra U, V, W đến hộp cầu đấu của động cơ.

Mẹo nhỏ từ Tự động hóa Toàn Cầu: Khi biến tần báo lỗi, tuyệt đối không vội vàng reset (nhấn nút STOP/RESET) liên tục để ráng chạy tiếp. Hãy tra cứu đúng mã lỗi, xác định nguyên nhân và xử lý triệt để trước khi vận hành lại để tránh làm hỏng công suất (IGBT) của thiết bị.

VI. Lưu ý khi vận hành để tránh lỗi biến tần Delta

Trong quá trình chạy thử hoặc vận hành thực tế, thợ kỹ thuật cần lưu ý:

1. Luôn kiểm tra chiều quay: Chạy thử ở tần số thấp (khoảng 5Hz – 10Hz) để xem motor có quay đúng chiều mong muốn không. Nếu ngược, hãy đổi chỗ 2 trong 3 dây U, V, W.
2. Môi trường lắp đặt: Biến tần tỏa nhiệt khi chạy. Đảm bảo tủ điện được lắp đặt ở nơi thoáng mát, có quạt thông gió tản nhiệt tốt để tránh lỗi biến tần Delta liên quan đến quá nhiệt (OH).
3. Tách biệt dây tín hiệu: Dây điều khiển nên dùng loại bọc chống nhiễu và đi tách biệt hoàn toàn với dây động lực để tránh tín hiệu chập chờn.

VII. Kết luận

Việc cài đặt biến tần Delta MS300 không hề phức tạp nếu chúng ta nắm rõ nguyên lý đấu nối và các nhóm thông số cơ bản. Việc thiết lập đúng chuẩn ngay từ đầu sẽ giúp máy móc hoạt động bền bỉ và tối ưu công suất tiêu thụ điện.

Nếu bạn đang gặp khó khăn trong quá trình cài đặt, hoặc xưởng/nhà máy của bạn đang cần nâng cấp hệ thống, tìm mua các thiết bị điện tự động hóa chính hãng với giá tốt nhất, hãy liên hệ ngay với Tự động hóa Toàn Cầu. Với kinh nghiệm triển khai hàng ngàn dự án lớn nhỏ, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng đồng hành, tư vấn giải pháp và hỗ trợ kỹ thuật nhanh chóng nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Facebook: Tự động hóa Toàn Cầu

Các câu hỏi thường gặp khi cài đặt biến tần Delta MS300

1. Cách reset biến tần Delta MS300 về mặc định nhà sản xuất như thế nào?

Để khôi phục cài đặt gốc, bạn thao tác trên màn hình và truy cập vào nhóm thông số 00.02. Hãy đổi giá trị thành 9 (nếu dùng tần số cơ bản 50Hz) hoặc thành 10 (nếu dùng tần số 60Hz). Sau đó tắt nguồn và bật lại là hoàn tất.

2. Biến tần MS300 có cần lắp thêm bộ hãm bên ngoài không?

Không cần. Biến tần Delta MS300 đã được tích hợp sẵn bộ hãm (Brake Chopper) bên trong cho tất cả các dải công suất. Bạn chỉ cần mua điện trở xả và đấu trực tiếp vào 2 chân +2/B1 và B2 là hệ thống có thể xả từ dư an toàn.

3. Thiết bị này có hỗ trợ kết nối truyền thông với PLC không?

Có. MS300 được nhà sản xuất tích hợp sẵn cổng RS-485 (chuẩn Modbus RTU/ASCII) và có thể gắn thêm các card mở rộng (EtherNet/IP, CANopen, PROFIBUS DP). Ngoài ra, bản thân biến tần MS300 cũng tích hợp sẵn PLC nội (2K steps) để xử lý các logic lập trình cơ bản mà không cần mua thêm PLC rời.

4. Tại sao vừa bấm lệnh RUN biến tần đã báo lỗi ngắt ngay?

Một trong những lỗi biến tần Delta phổ biến nhất khi vừa khởi động là do cài đặt thời gian tăng tốc quá ngắn, trong khi tải quá nặng khiến dòng điện tăng vọt (báo lỗi oc – quá dòng). Bạn hãy thử tăng thông số 01.12 lên khoảng 10 – 15 giây, đồng thời dùng tay quay thử trục động cơ xem có bị kẹt cơ khí hay không.
